Изготовление оглавления с резьбой по дереву для киота

Похожим способом были сделаны оглавления (верх) для киотов на фото внизу.
Чтобы увеличить изображение - кликните на нём мышью.

   Вначале на бумаге, в соответствии с размерами и пропорциями будущего киота, рисуется эскиз оглавления в реальном размере. Определяется где будет располагаться резьба по дереву, предварительно рисуется и сам эскиз резьбы.
   Затем рисунок переносится на лист ДВП или фанеры и аккуратно, как можно точнее, выпиливается лобзиком на небольшой скорости, без включения маятникового хода. Пилка с мелким зубом (я использую пилки BOCH T101 AO или Gepard Т101 АО)
   Таким образом мы изготовили шаблон, по которому при помощи фрезера будем изготавливать сам верх (корону, оглавление) киота.
   На фото внизу два готовых шаблона: первый из ДВП - это стенка оглавления, фон, на который будет крепиться резьба по дереву. Второй шаблон из фанеры - это карниз, арочный фриз киота, он будет изготовлен из дерева.
   Все изгибы, закругления, линии шаблонов тщательно вышлифовываются наждачной шкуркой. От того насколько симметричным, ровным и аккуратным будет наш шаблон - зависит внешний вид готового оглавления киота в будущем.

Следующие фото - это шаблон для нижней и верхней части киота



Шаблон из ДВП ложим на лист фанеры и обводим карандашом.
После этого выпиливаем лобзиком близко к нарисованной линии, но не касаясь самой линии.



Прикручиваем шаблон в фанерной заготовке.
С помощью фрезера и прямой копировальной фрезы с подшипником обходим заготовку по контуру.
Подшипник на фрезе двигается по краю шаблона, а фреза убирает на заготовке лишний материал.
При этом заготовка в точности копирует профиль шаблона.
Арочный карниз тоже обводим карандашом на деревянном щите.



Вырезаем лобзиком, грубо, не касаясь линии.
Прикрепляем шаблон к заготовке и повторяем предыдущие операции.
Шаблон крепим при помощи саморезов на обратную сторону детали, не на лицевую - чтобы на готовом элементе не было видно следов от саморезов.
Хотя если и ошибётесь - шпаклёвка в помощь.



То же самое повторяем при изготовлении элемента для нижней части киота.



С помощью кромочной калёвочной фрезы выбираем нужный профиль с лицевой стороны карниза.
Затем выбираем неглубокий (5-8мм) паз внутри карниза.



Соединяем карниз со стенкой оглавления.
Можно сразу склеивать между собой две детали и красить потом в сборе, но мне удобнее лакировать и тонировать эти два элемента по отдельности.



Вид с лицевой и обратной стороны.



Эскиз, шаблон резьбы по дереву

Изготовление резного декора для оглавления напольного киота.

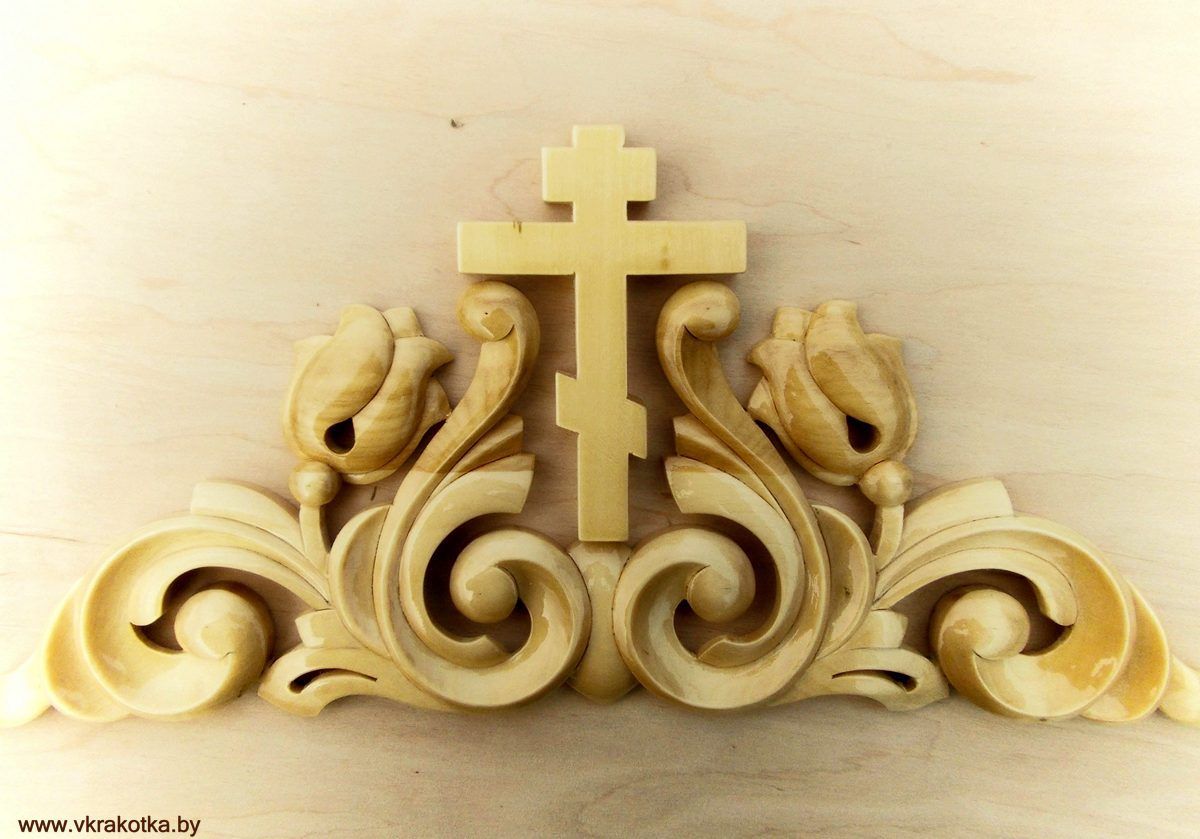

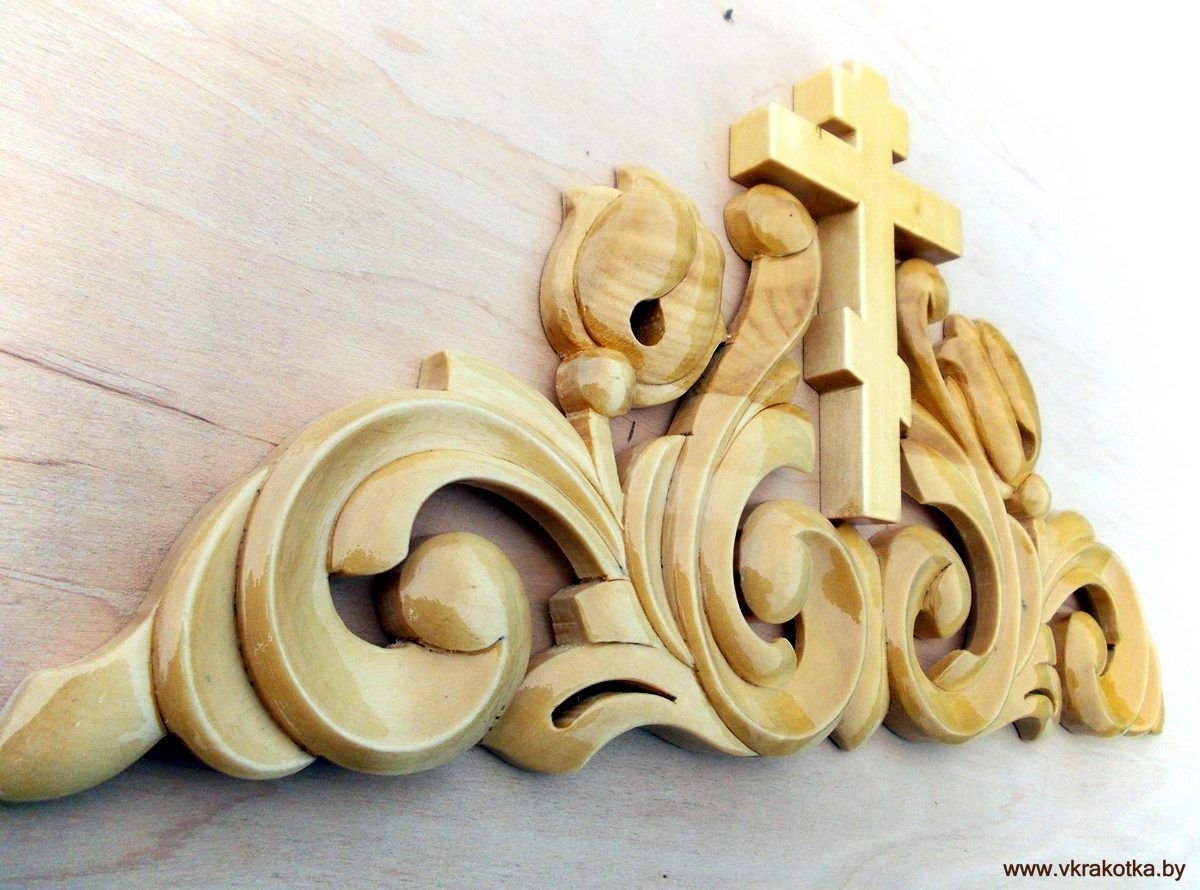

   Верх (или оглавление, корона) напольного киота представляет собой арку с накладной резьбой по дереву.
Внутри арки будет находиться православный восьмиконечный крест с резным декором.

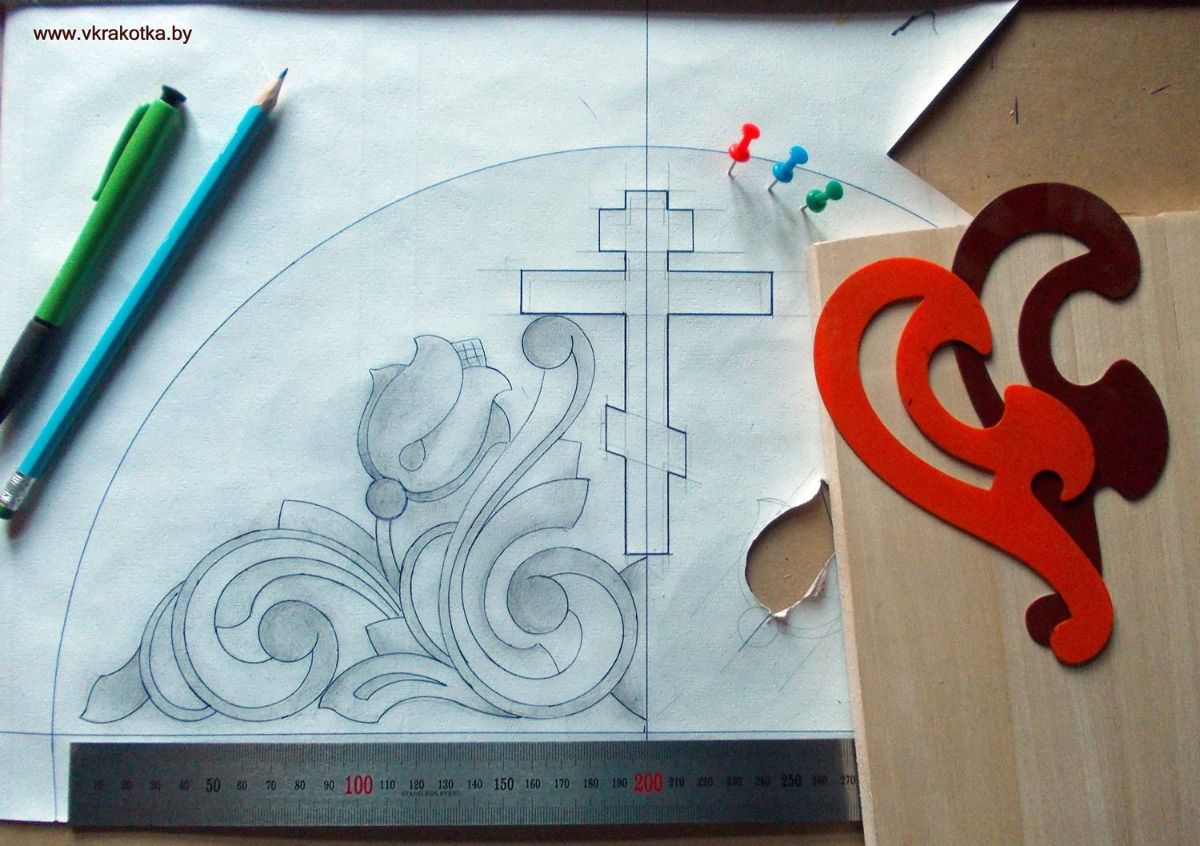

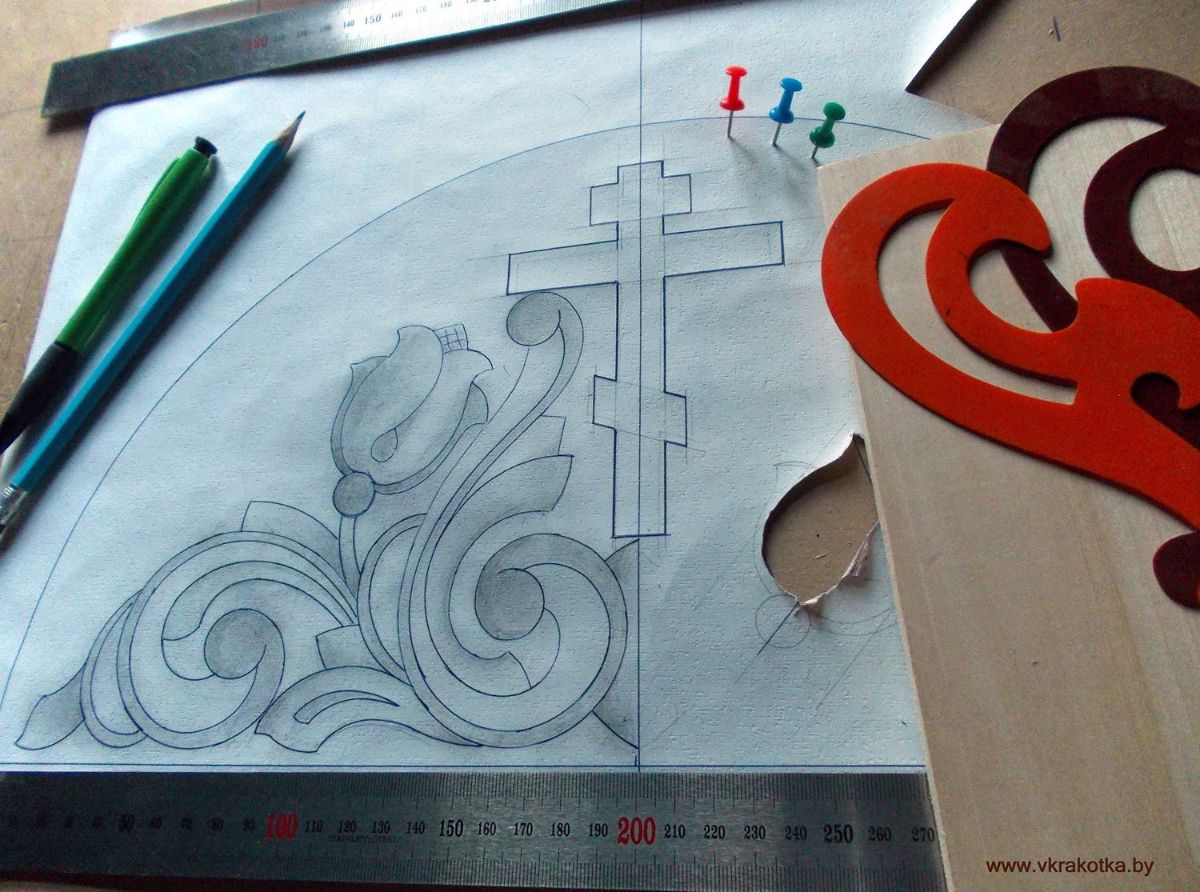

   В начале чертим саму арку в масштабе 1:1 и затем крест, вокруг которого будет размещаться наша резьба по дереву.
Первоначально эскиз рисуется "от руки", точность линий, плавность закруглений на этом этапе не играют существенной роли. Главное - расположить узор равномерно вокруг креста, соблюдая в общих чертах пропорции, создать логичный и законченный рисунок растительного орнамента.

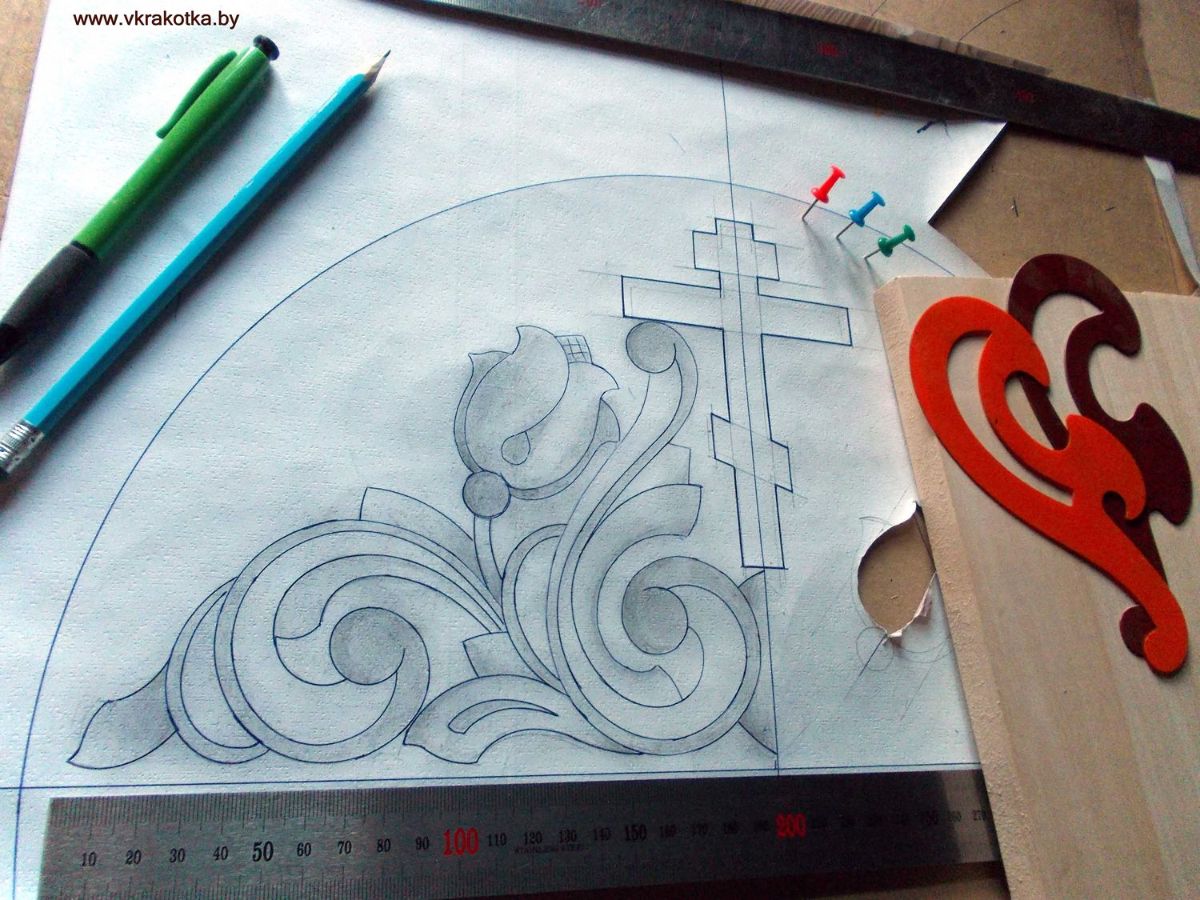

   После этого при помощи лекал выравниваем нарисованные "от руки" линии, добиваясь плавности переходов, округлости завитков, добавляем мелкие детали в эскиз.
   Рисуем, как обычно, только одну левую часть узора - правая будет строго ей симметрична.
Для того, чтобы понять как будет выглядеть готовая резьба можно приложить зеркало вдоль вертикальной линии (проходящей по кресту). В зеркале отразится правая часть эскиза резьбы, то есть нам станет виден весь узор в целом.

Карандашом затушёвываю те части эскиза, которые будут резаться прямыми стамесками. Незатенённые участки - полукруглыми резцами.

   Некоторые мастера вырезают эскиз и приклеивают его на деревянную заготовку. Затем по линиям эскиза с помощью лобзика удаляют ненужные части узора и режут резцами прямо по бумаге и по заготовке одновременно.
При таком способе шаблон эскиза не сохраняется и если в последствии потребуется в точности изготовить аналогичный декор - приходится заново создавать рисунок.
   Я делаю иначе: ламинирую рисунок эскиза простым прозрачным скотчем с двух сторон. Затем с помощью резцов аккуратно вырезаю его и получаю шаблон для резьбы, который можно использовать много раз. Можно назвать это трафаретом.

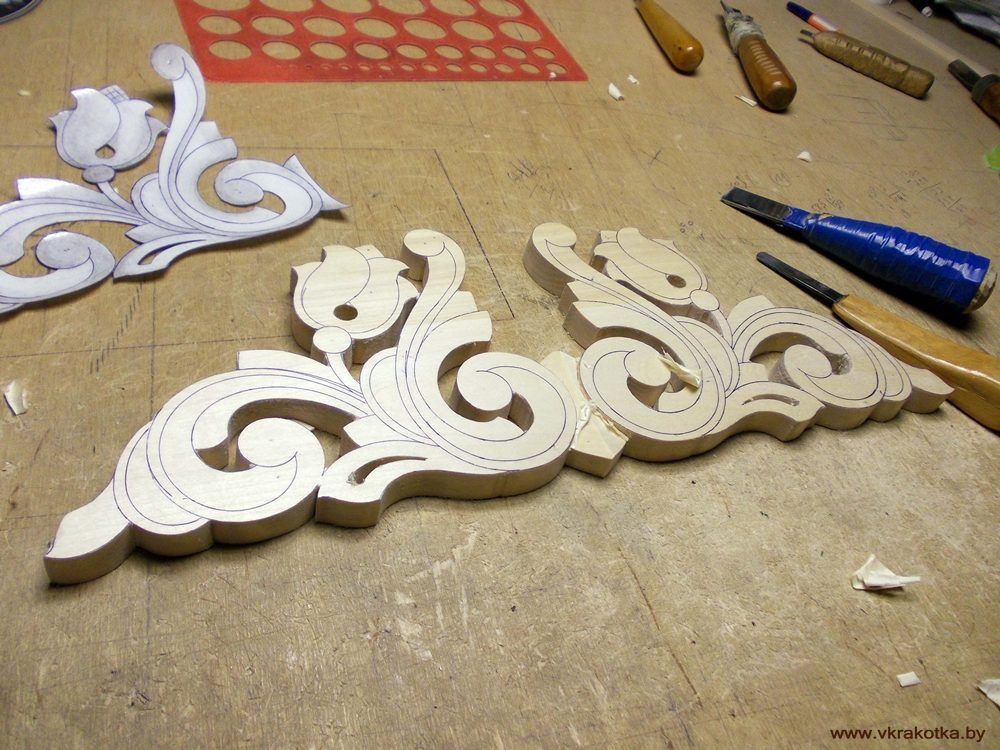

   Шаблон прикладываю к заготовке и обвожу острозаточенным карандашом или ручкой. При помощи лобзика убираю всё лишнее и получаю заготовку для резьбы. Внешне - это домовая прорезная резьба, но нам ещё предстоит поработать над ней резцами и стамесками. Для того, чтобы мне было понятно где, что и чем резать - я переношу рисунок эскиза на деревянную деталь. Тоже с помощью лекал.

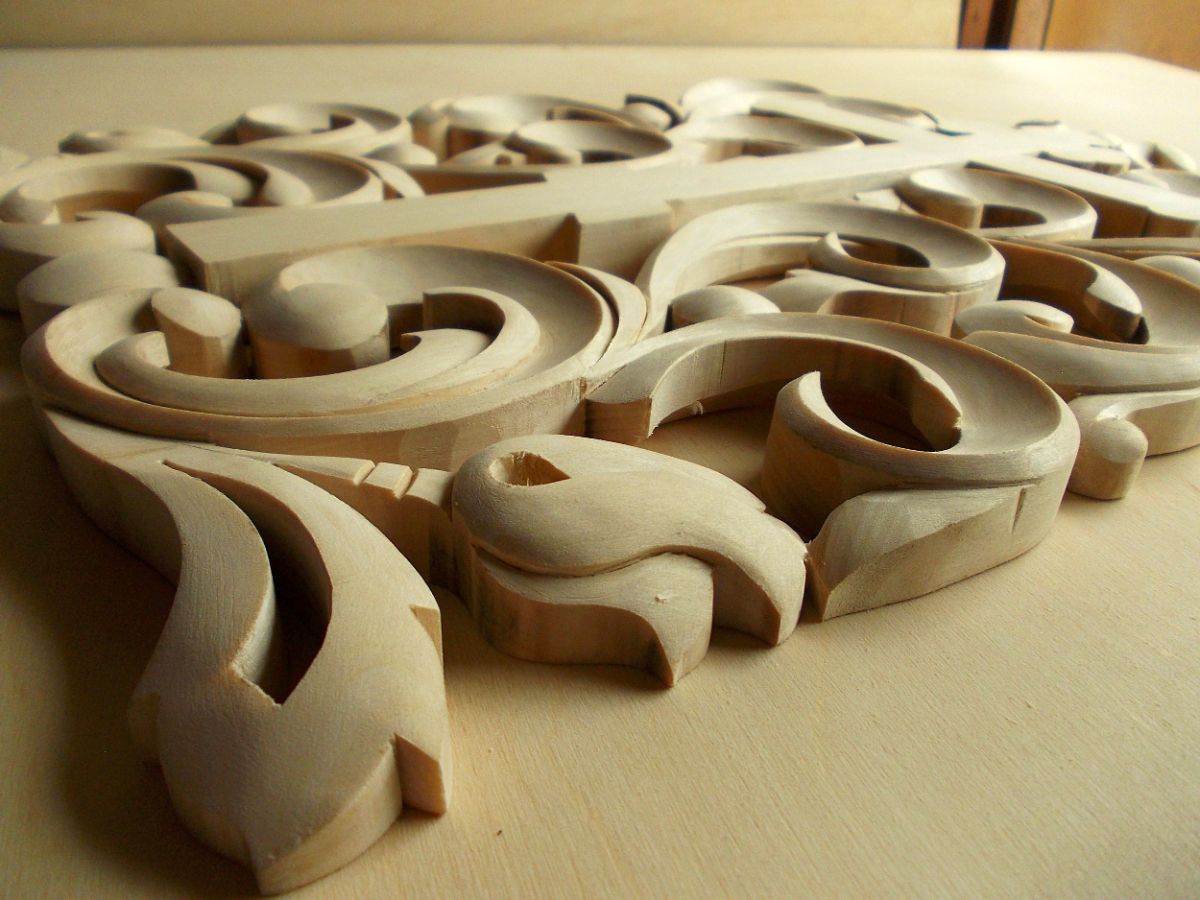

После обработки резцами готовый декор вручную шлифуется мелкой шкуркой.
Шкуркой убираем подпалины от пилки лобзика, сглаживаем неровности после работы стамесками.

Перевернув резьбу можно подрезать резцами в некоторых местах обратную сторону узора. Таким образом мы как бы приподнимем, отделим наш резной декор от фона, к которому он будет крепиться.

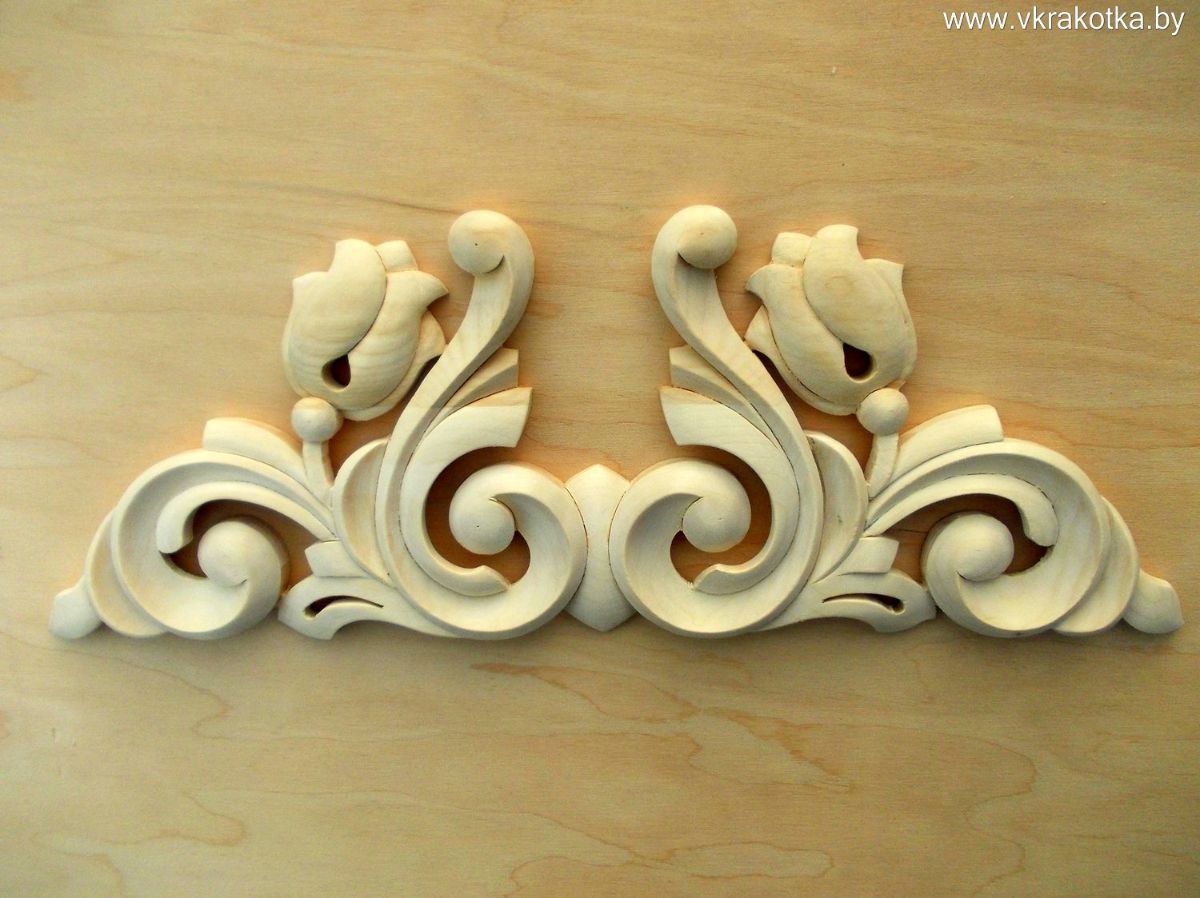

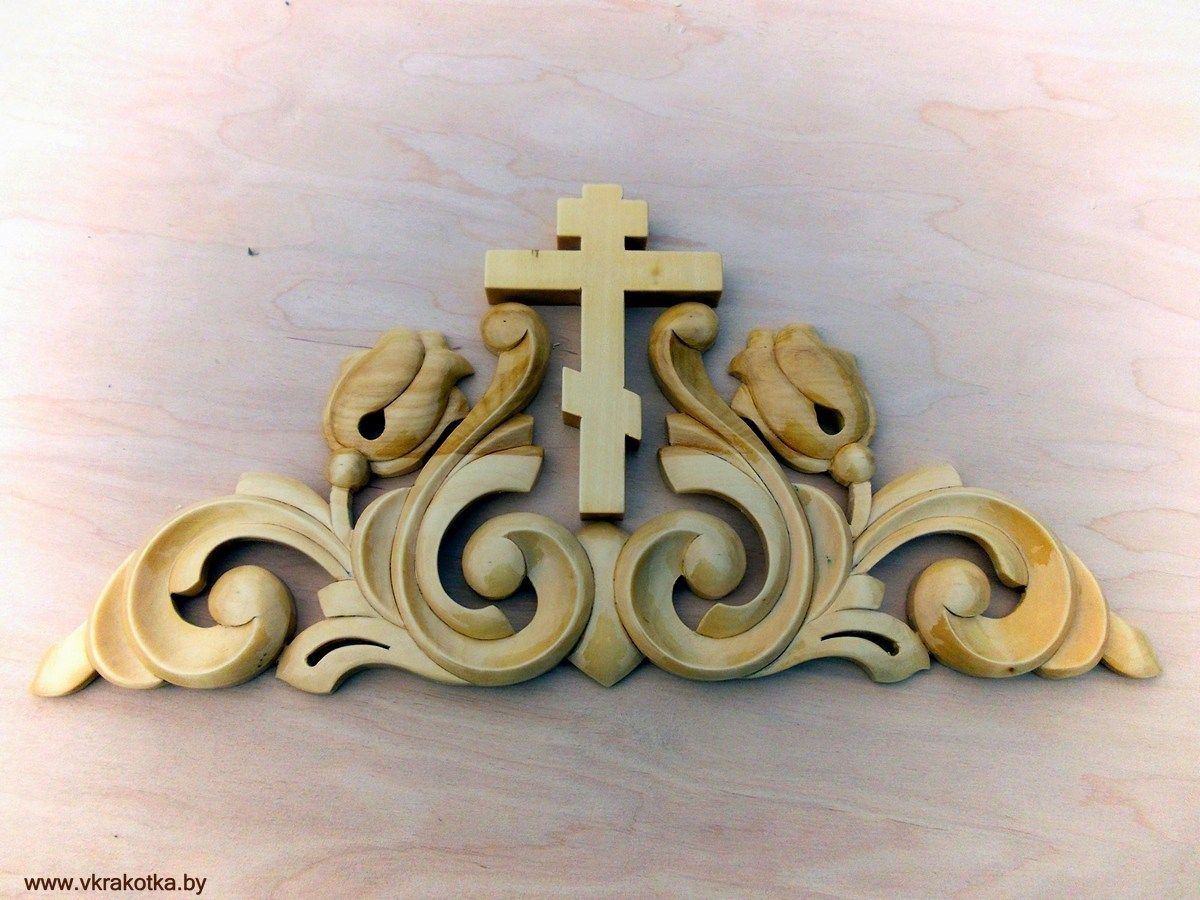

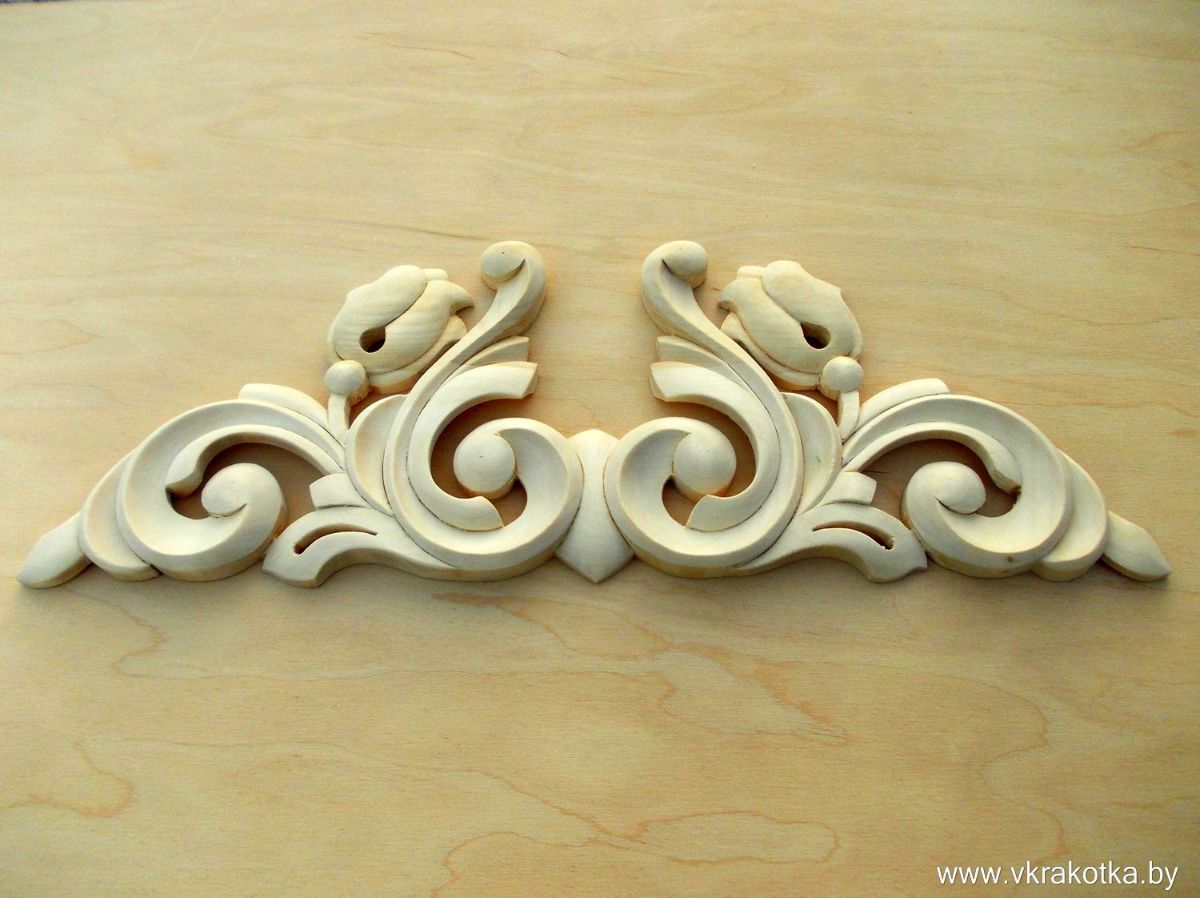

   На следующих фото резьба по дереву покрыта прозрачным лаком.
Деревянный щит для заготовки клеился из разных делянок - это видно по разному цвету дощечек. В данном случае это не важно - готовый резной декор будет окрашиваться краской "под золото".
   Лак играет роль грунта и несколько нанесённых слоёв позволят получить гладкую поверхность перед покрытием золотом.

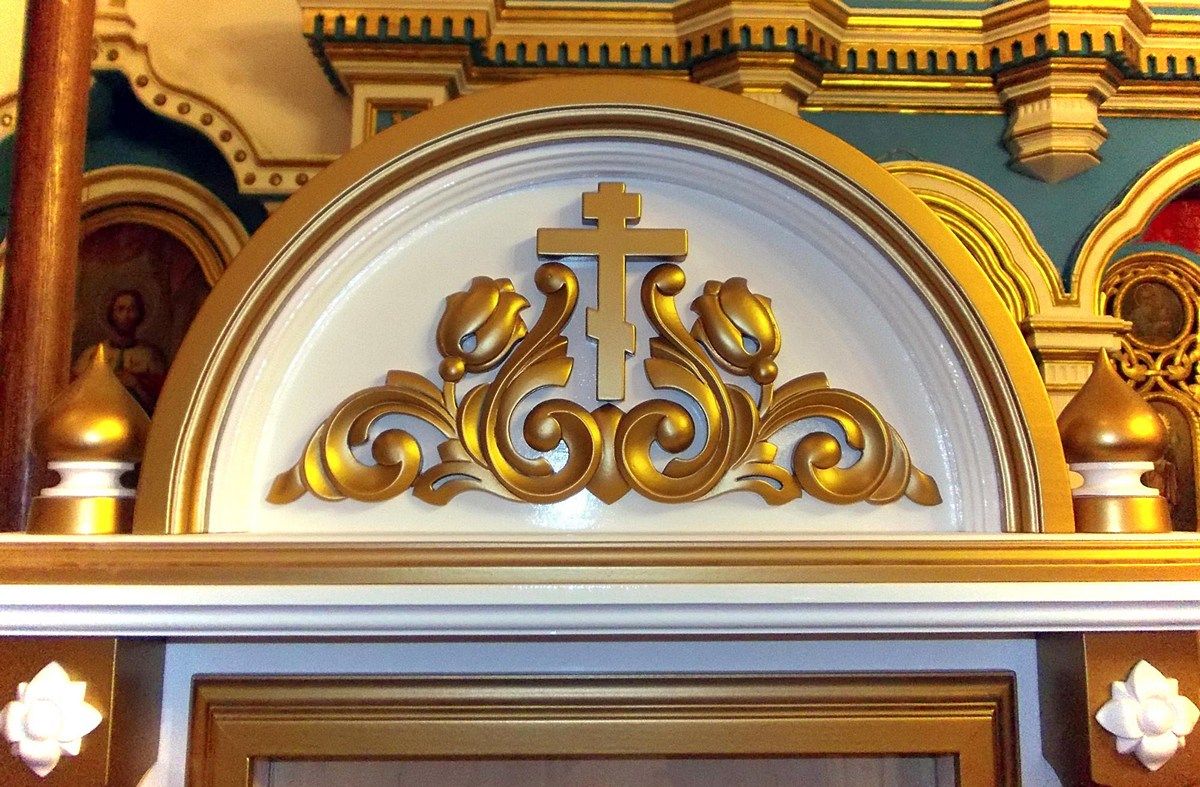

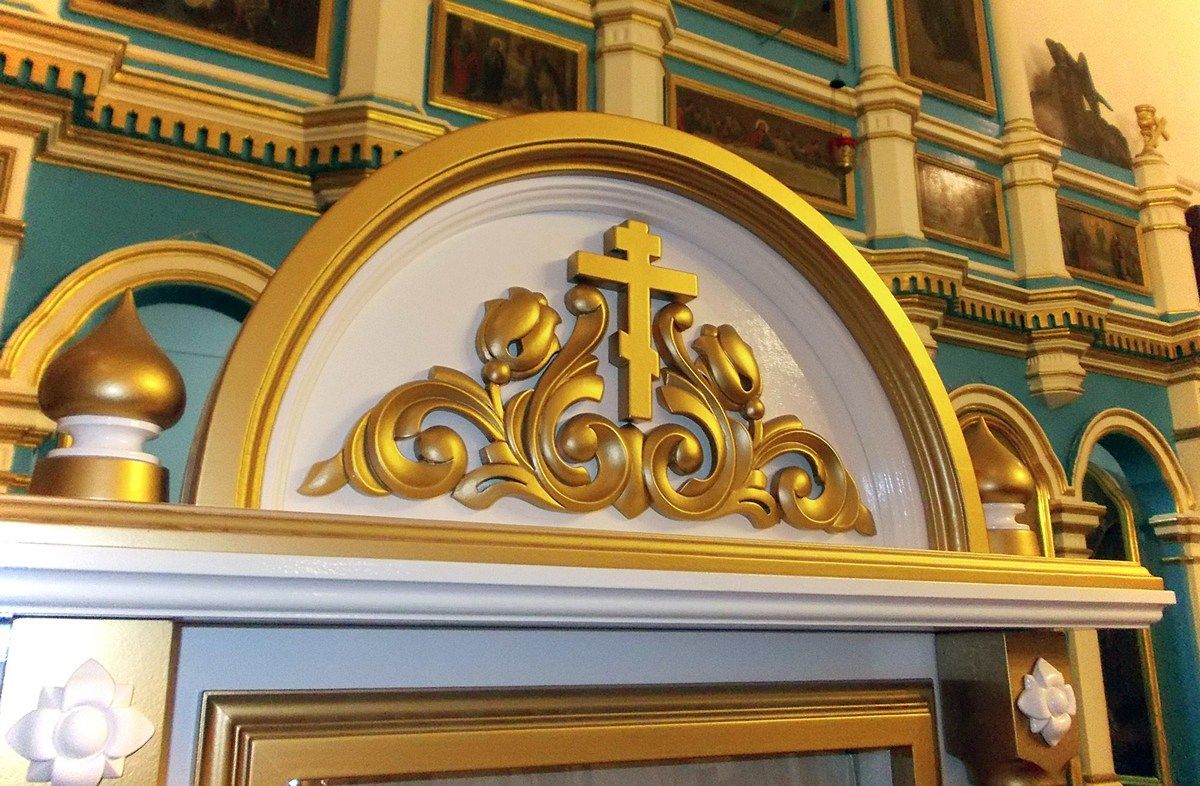

Резьба по дереву на киоте окрашеная "под золото".

Напольный киот с резьбой по дереву

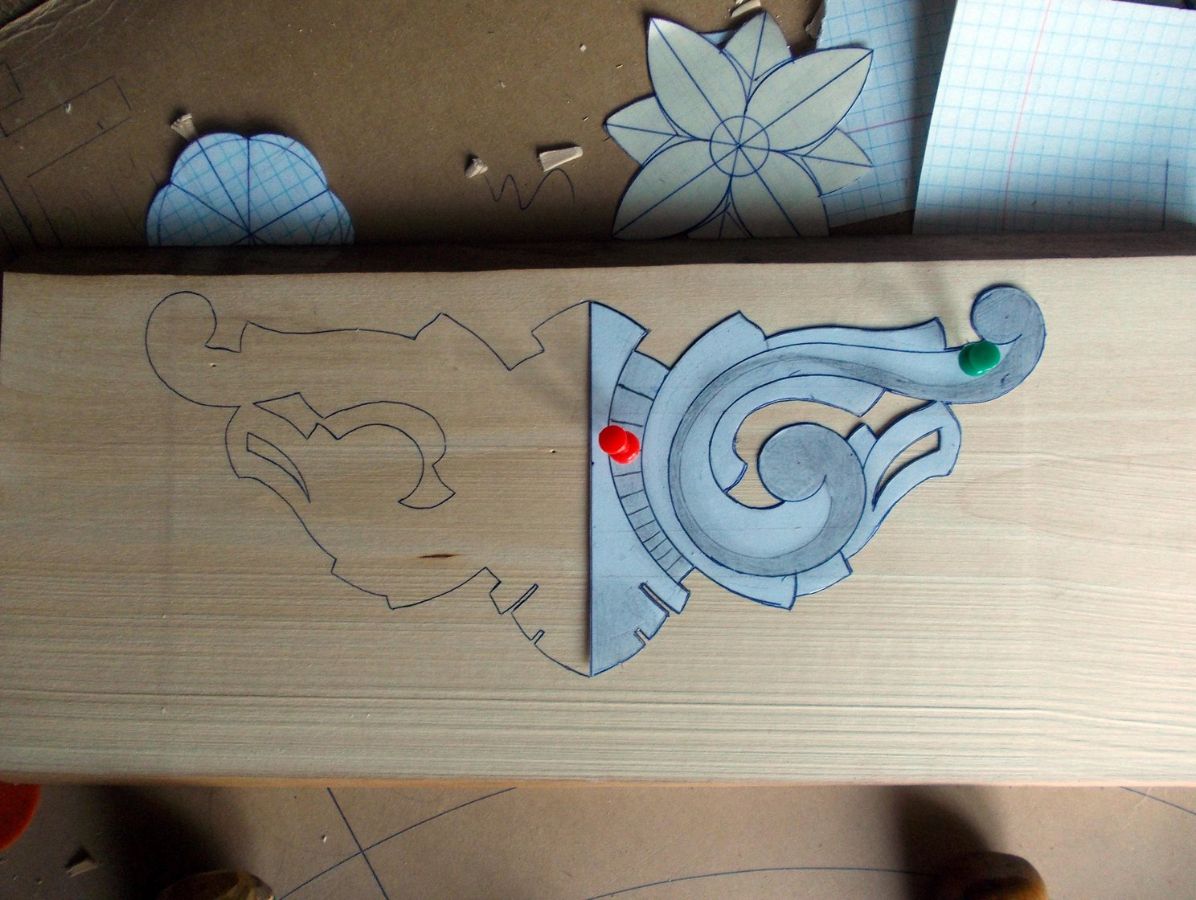

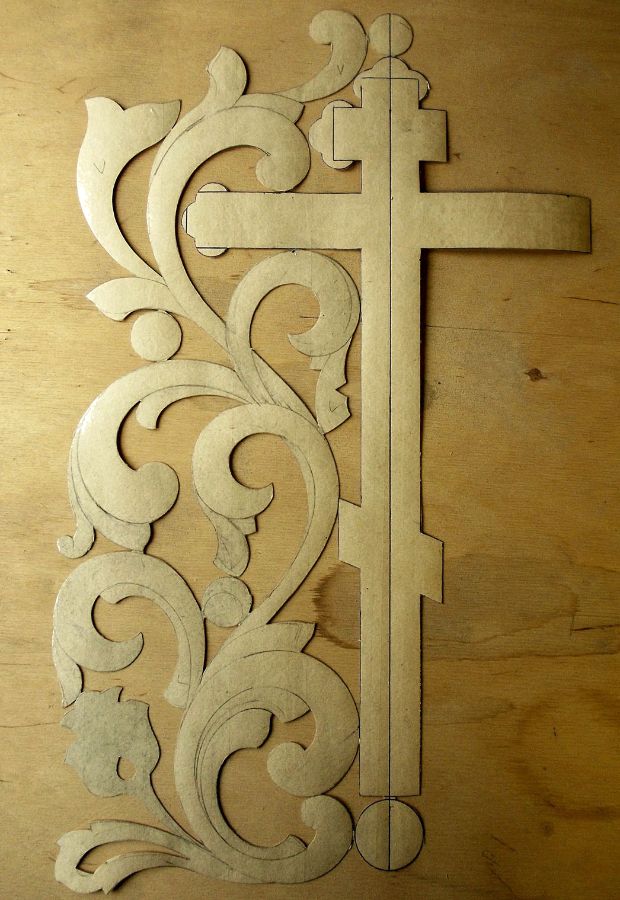

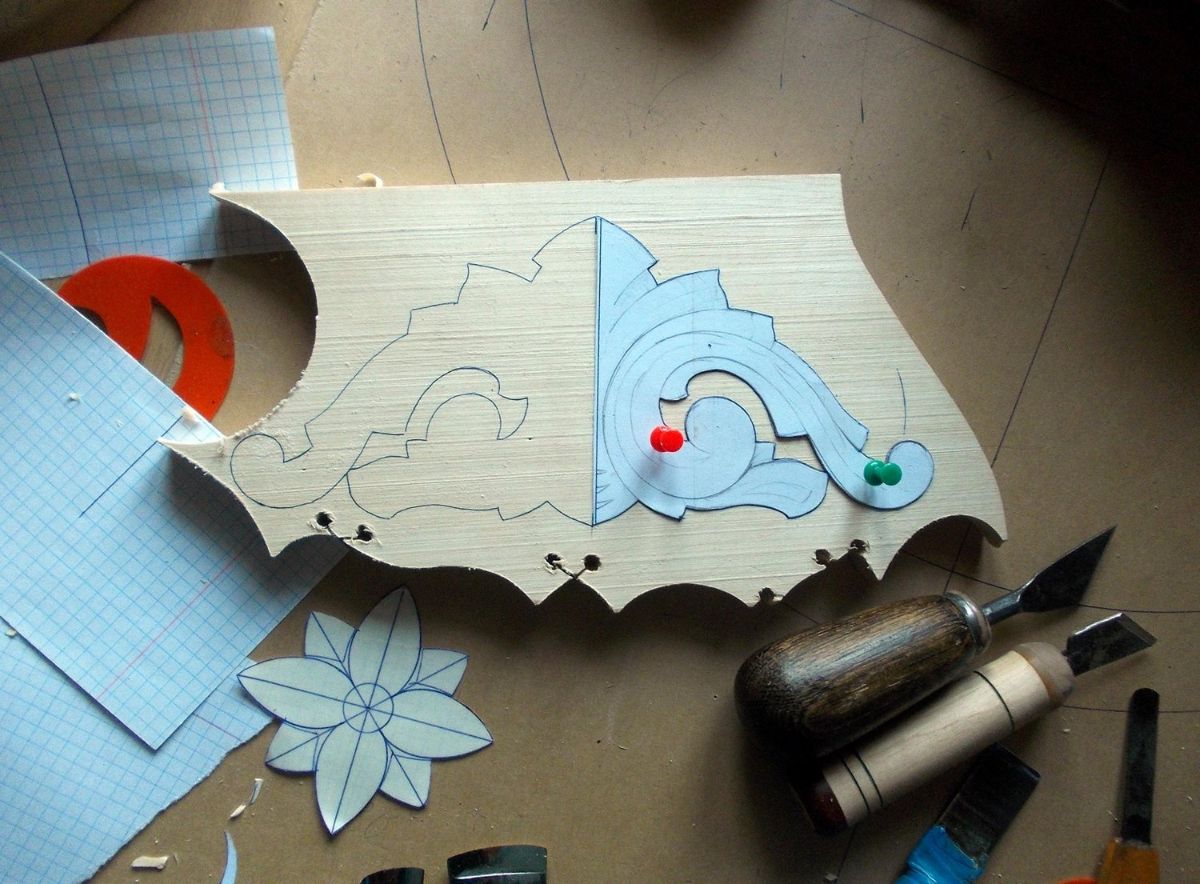

Перенесение эскиза резьбы по дереву на липовую доску с помощью шаблона

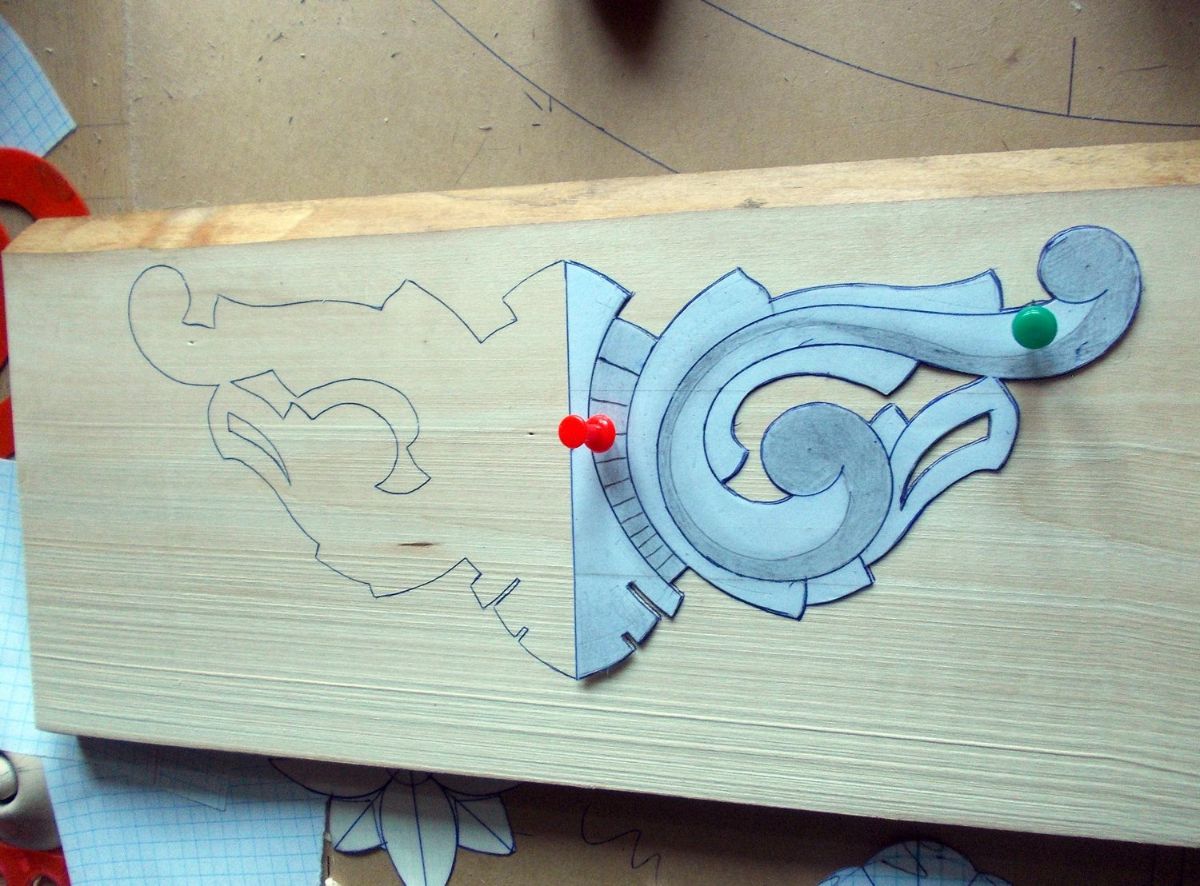

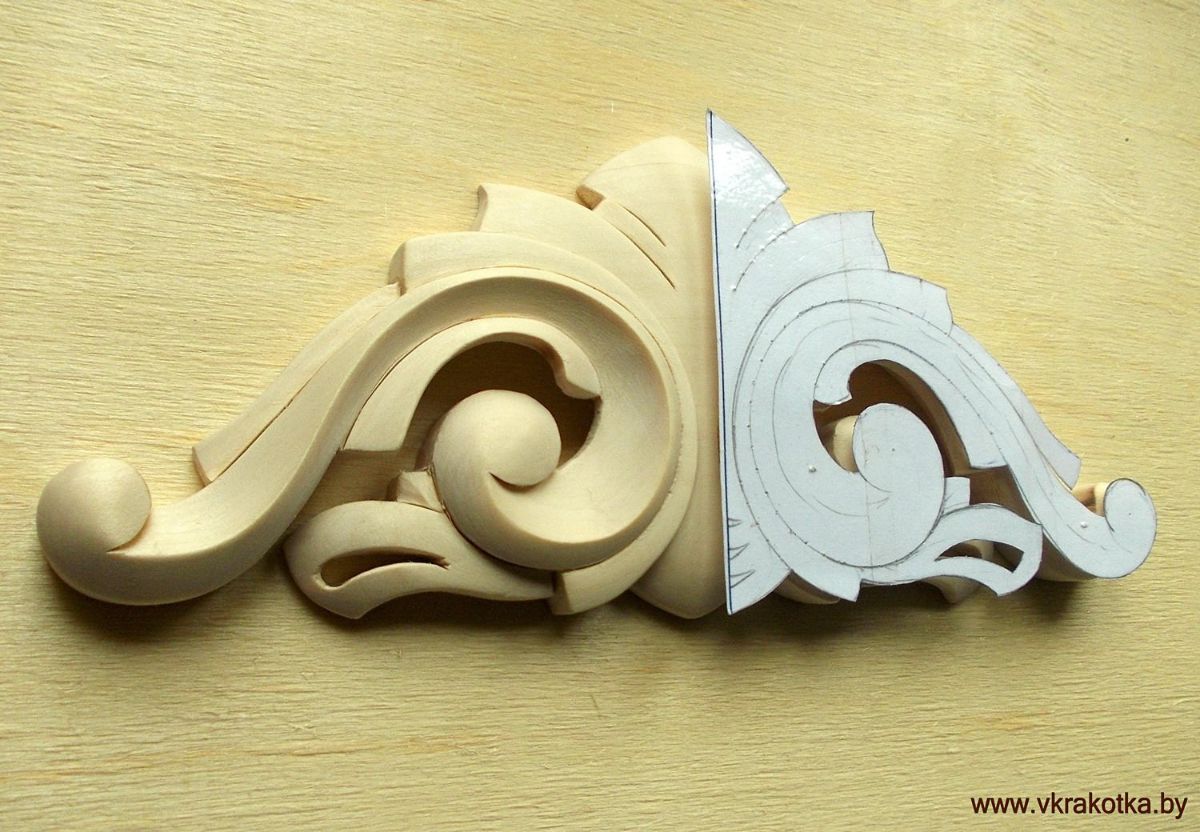

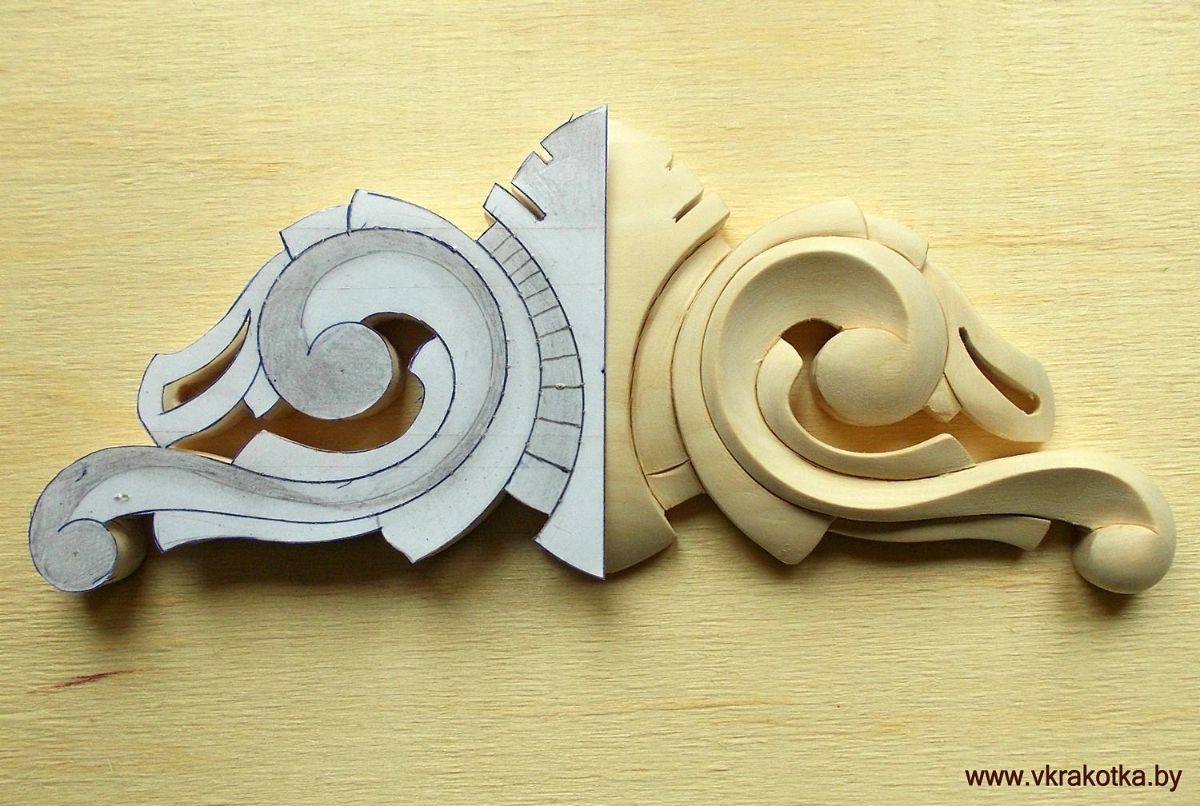

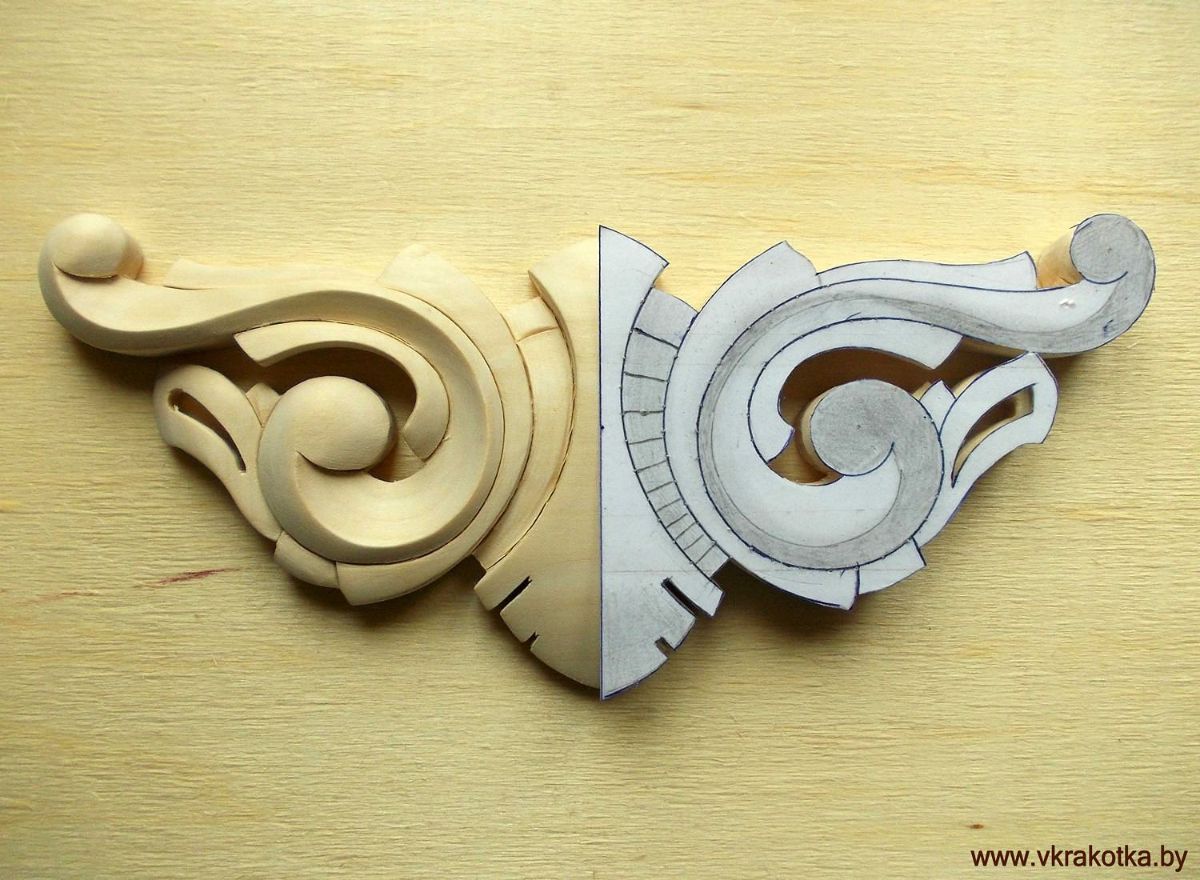

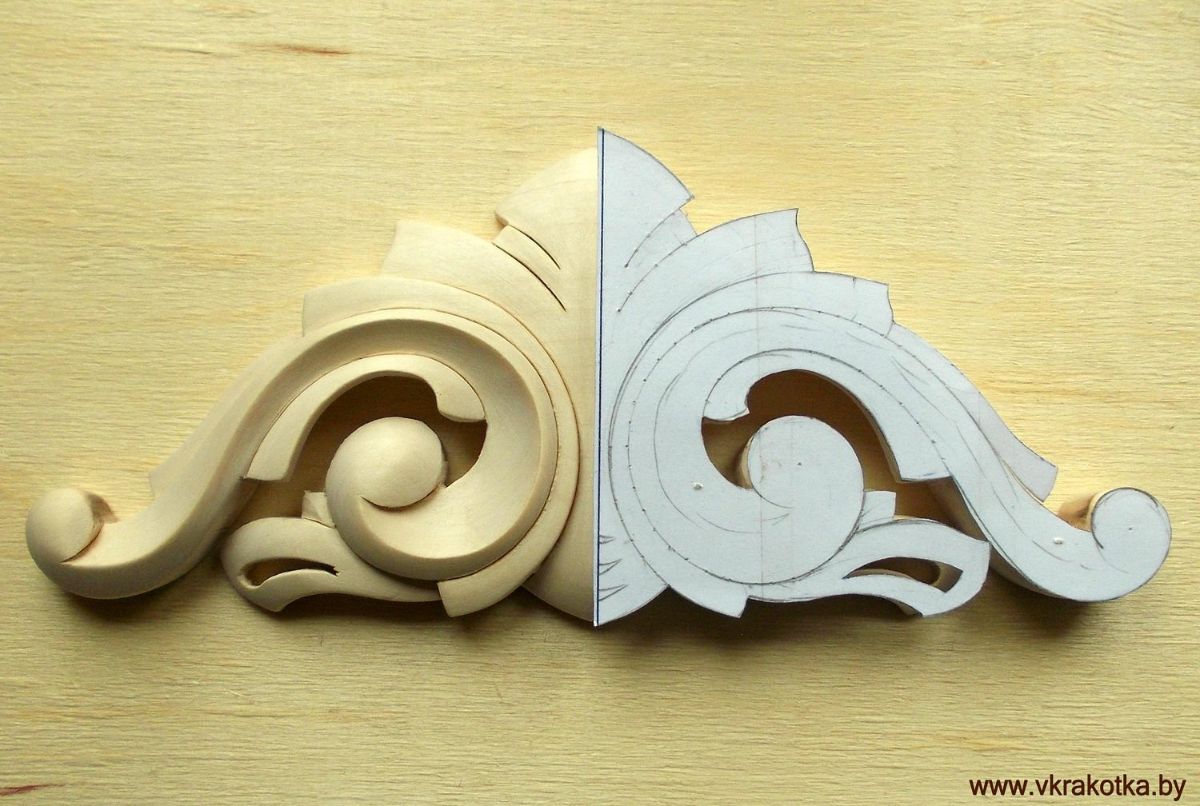

Если накладная резьба симметрична в горизонтальной или вертикальной плоскости, то рисуется лишь половина эскиза (шаблона)

"Ель и дрель" - мастерская ручной резьбы по дереву в Беларуси

Панно изготавливаются нами только из дерева: ясень, дуб, берёза, ольха. Чаще всего, конечно, из липы.
При необходимости сделаем отделку: тонировка морилками или бейцем, лакирование.
Вся резьба по дереву вырезается только вручную.
Рисунок, эскиз, набросок резного орнамента предварительно обсуждается. Как и размеры.

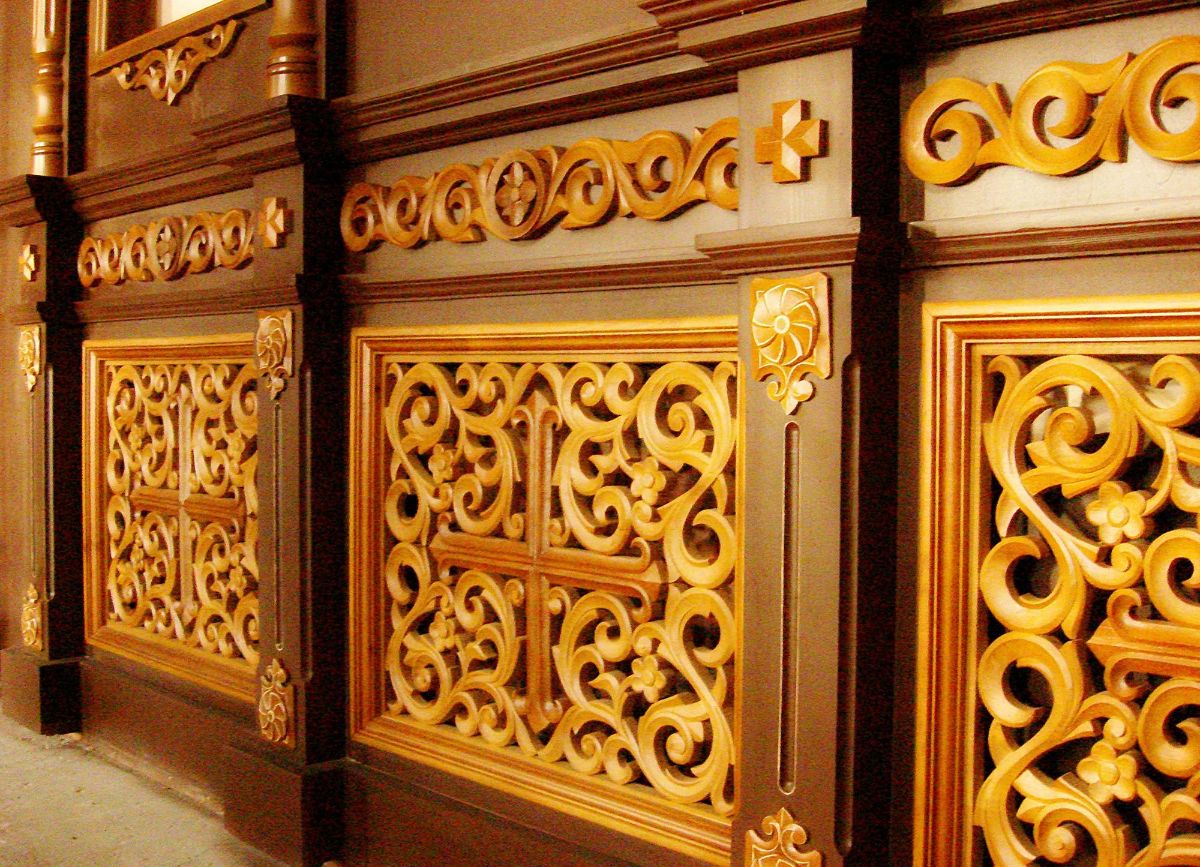

Резные панно могут использоваться как накладная резьба по дереву для церковной мебели, например, для напольного киота или церковного иконостаса.

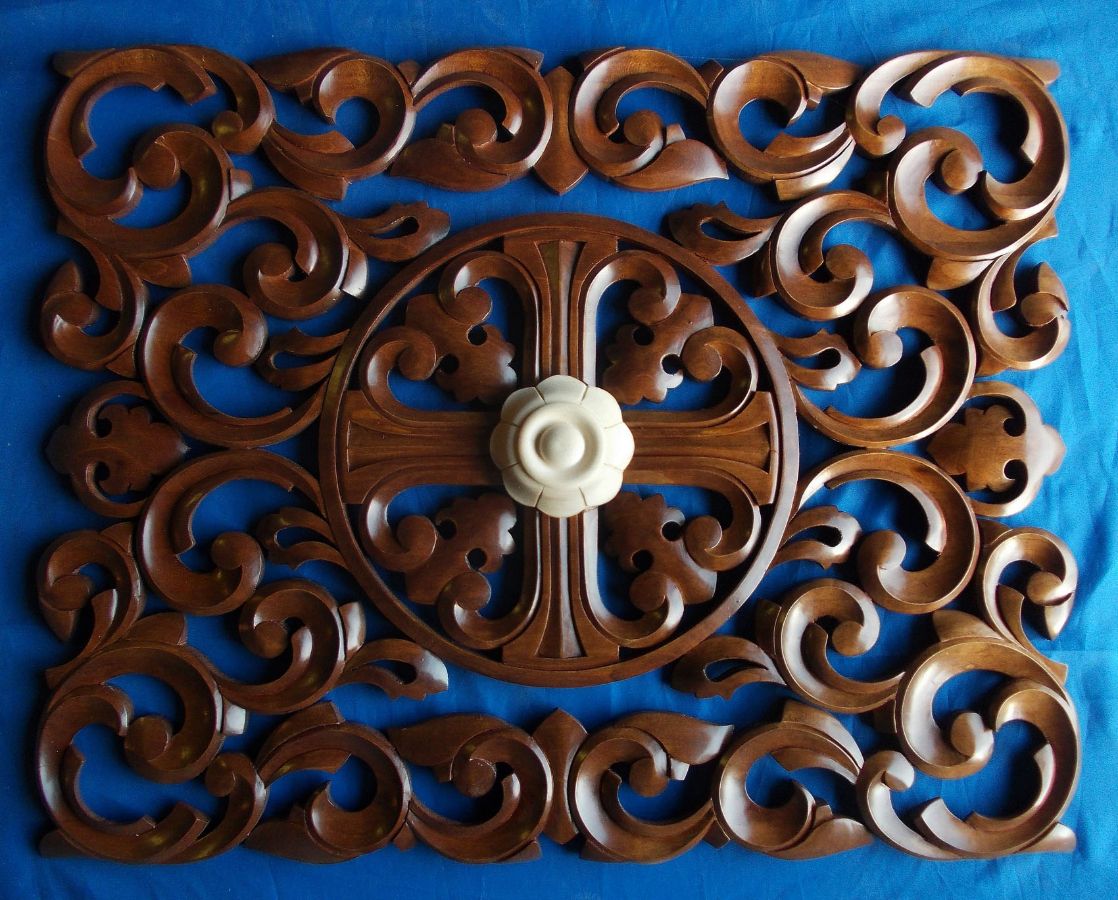

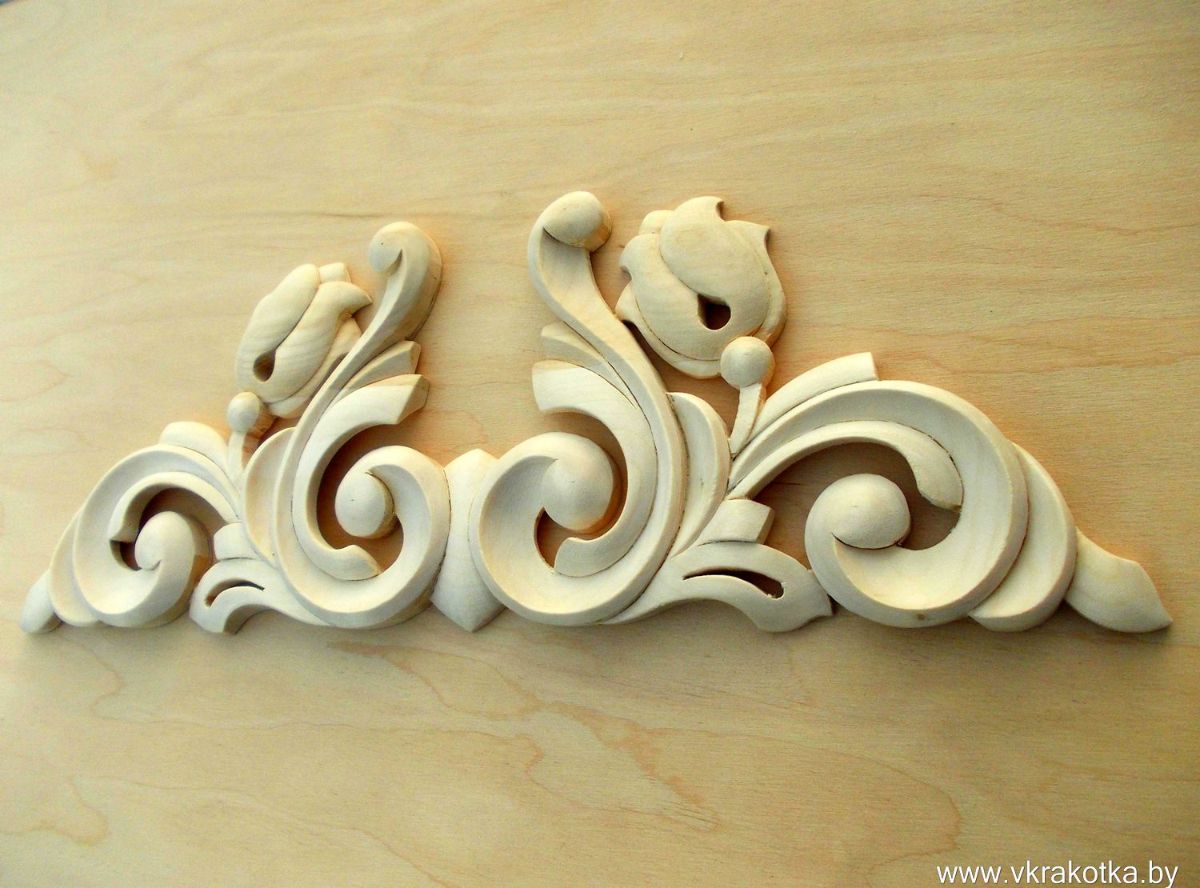

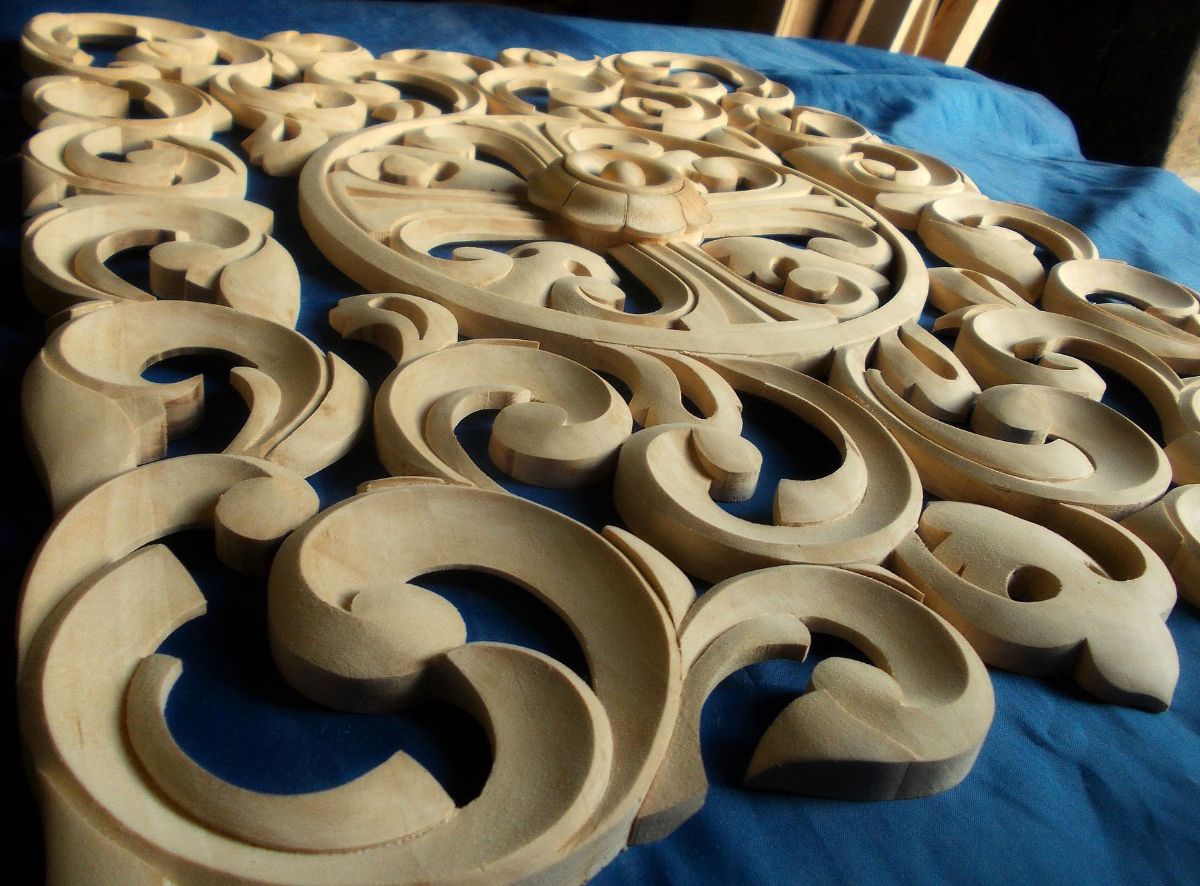

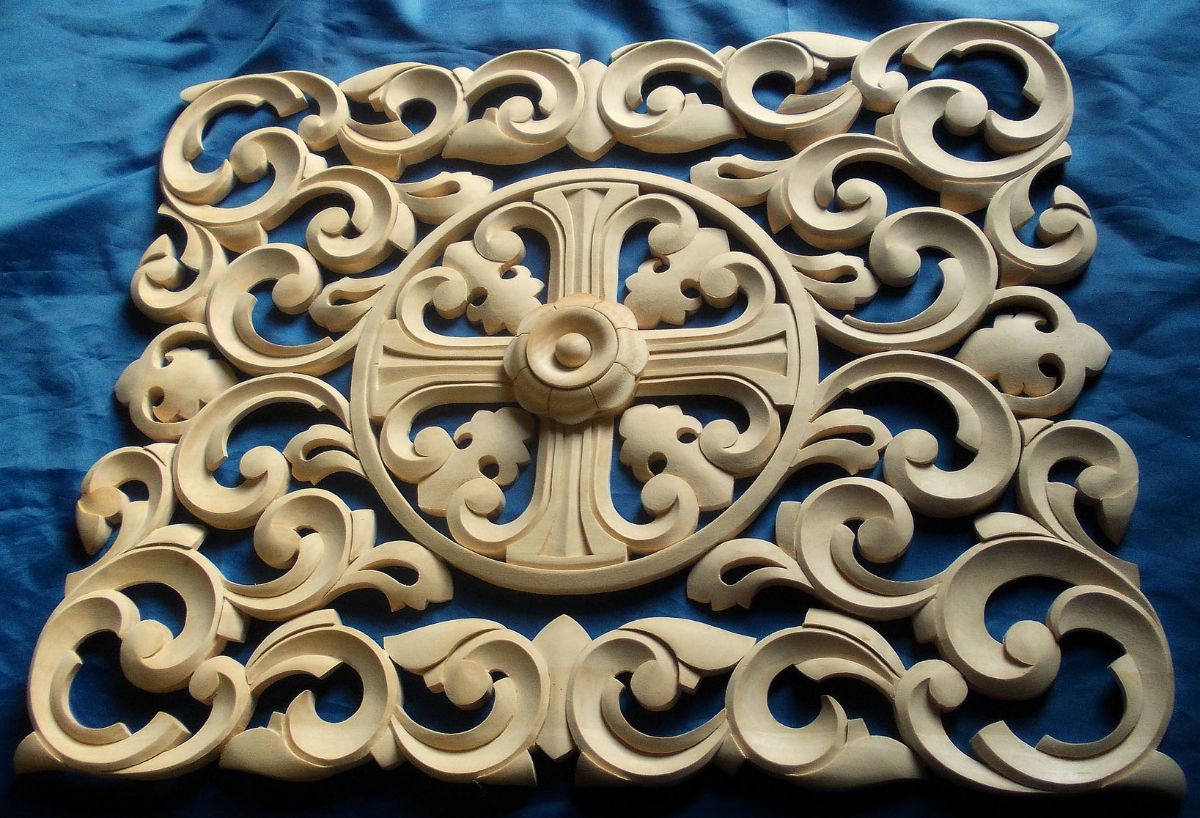

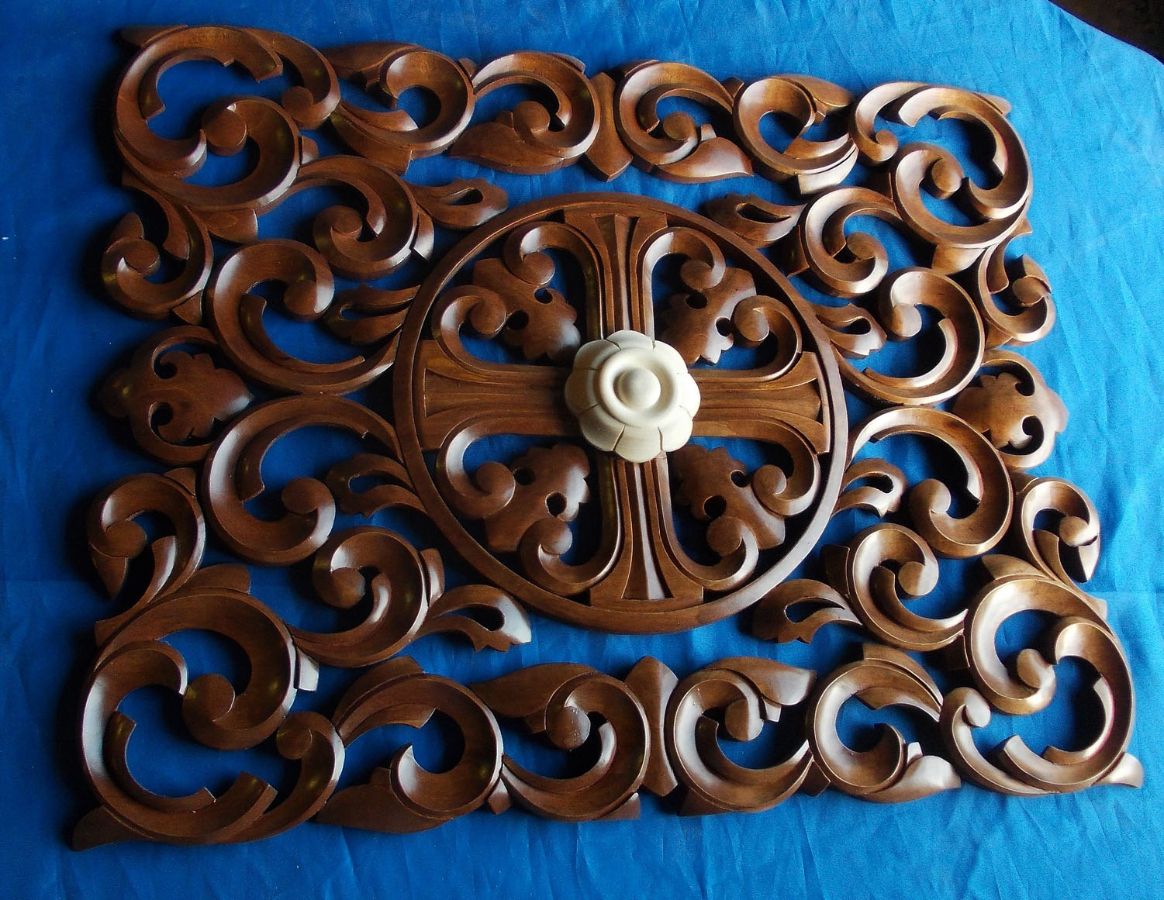

Декоративное панно из дерева, вырезанное вручную

На первом этапе работы над панно склеивается деревянный щит, набранный из одинаковых липовых реек (ламелей).
На щите размечается эскиз для резьбы по дереву и с помощью электрического лобзика удаляются все ненужные части орнамента. Получается прорезная или сквозная пропильная резьба.

Дальше в работу идут стамески и резцы для резьбы по дереву.

Декоративное панно может стать элементом мебельного фасада

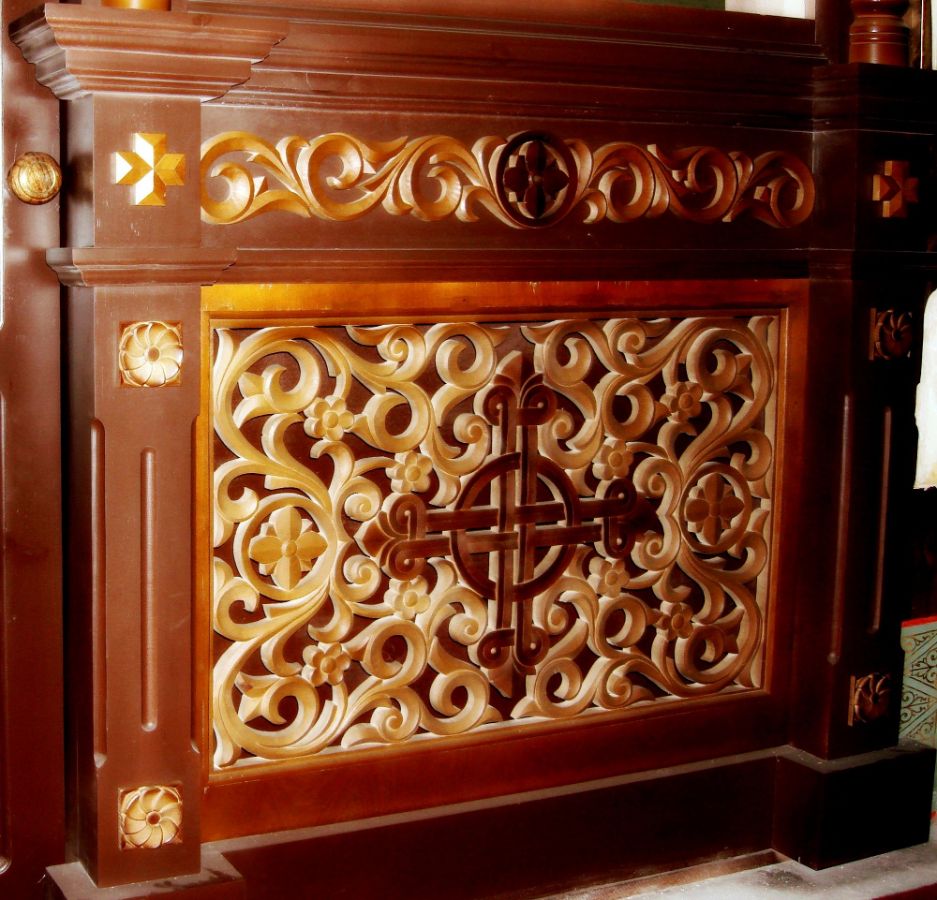

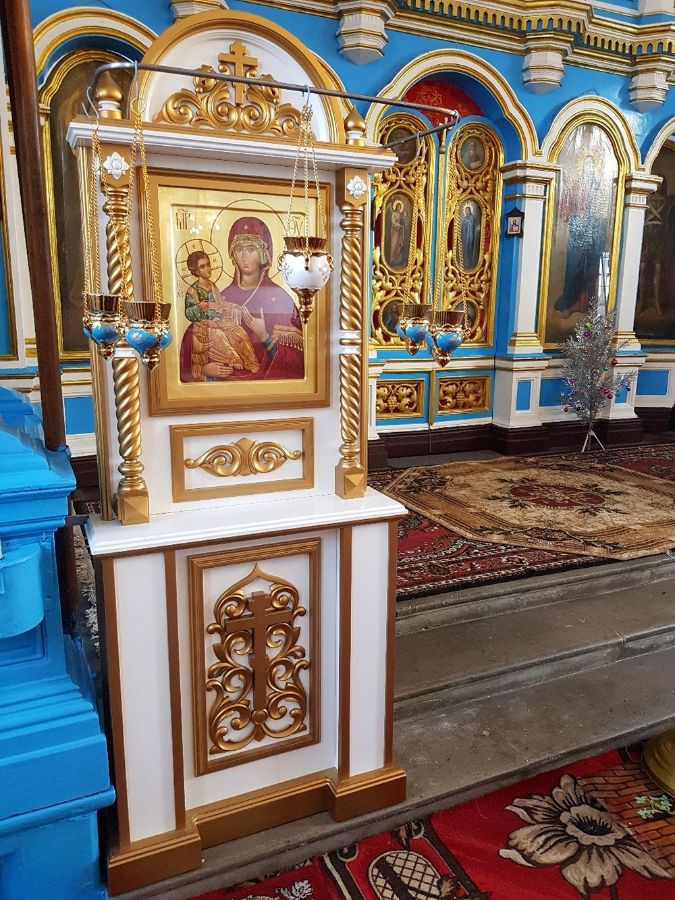

В нашем случае резьба по дереву (резное панно) изготавливалась для дверки деревянного жертвенника в православный храм.

У нас можно заказать изготовление и купить жертвенник с сенью, в виде напольного киота.

Резьба по дереву - от эскиза до готового изделия

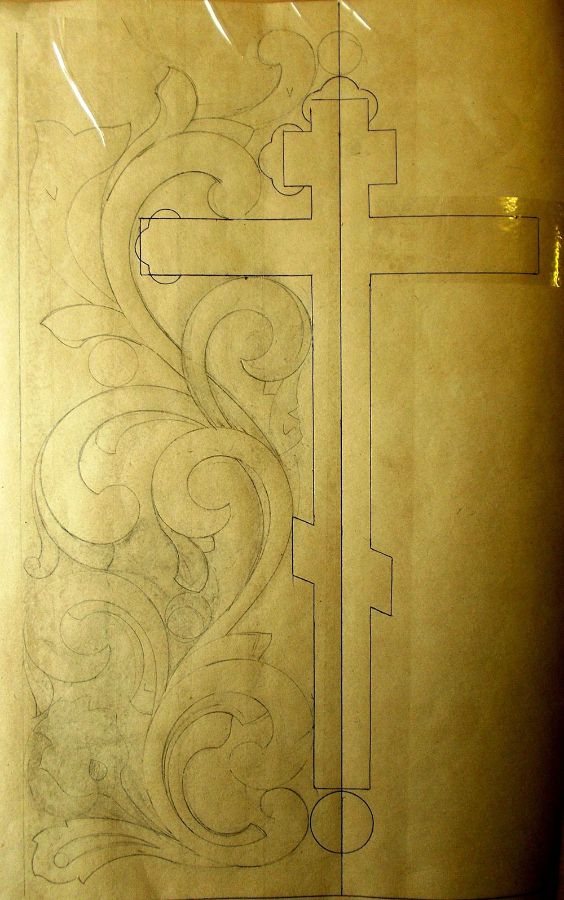

Создание эскиза или рисунка - первый шаг при изготовлении резного декора.
Эскиз рисуется в масштабе 1:1.
При этом учитывается не только внешний, эстетический вид будущего изделия, но и возможности резчика, его мастерство, наличие необходимых резцов, сложность и размеры резного декора.

Для увеличения картинки - кликните на ней мышью.

Следующий шаг, после создания эскиза резьбы по дереву, его ламинирование (например, обычным прозрачным скотчем) и вырезание шаблона по контуру рисунка.

При таком способе шаблон резьбы можно использовать многократно, если предстоит вырезать несколько резных узоров.

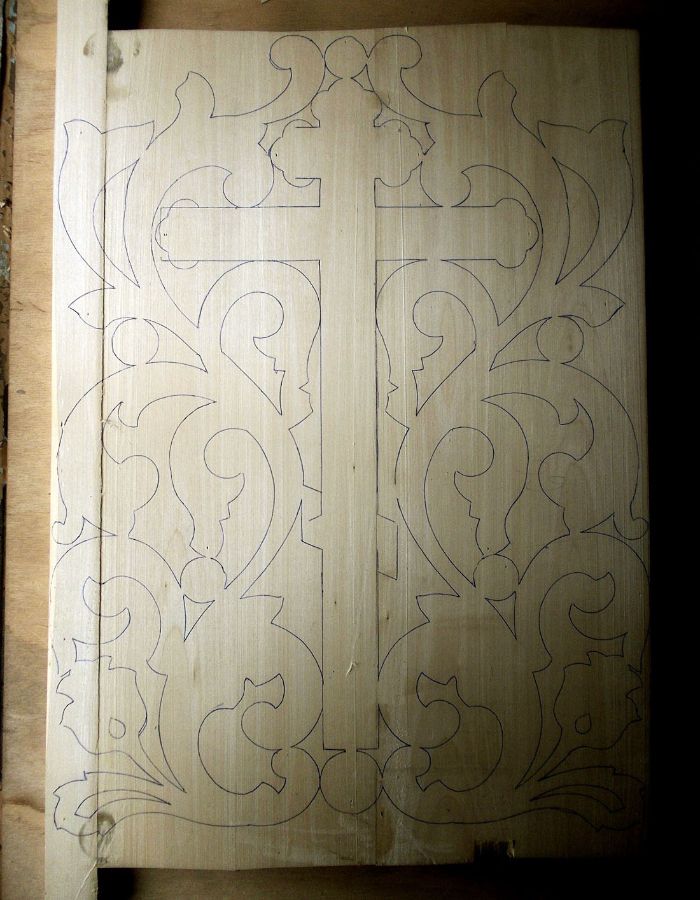

Далее переносим эскиз на заготовку - щит, склееный из липовых ламелей.

Просто обводим карандашом шаблон по контурам.

Следующий шаг - выпиливание лобзиком прорезного узора.

Удаляем всё лишнее, оставляем то, с чем будем работать резцами.

В принципе это уже так называемая домовая резьба.
Простая прорезная накладная резьба по дереву, используемая для украшения домов.

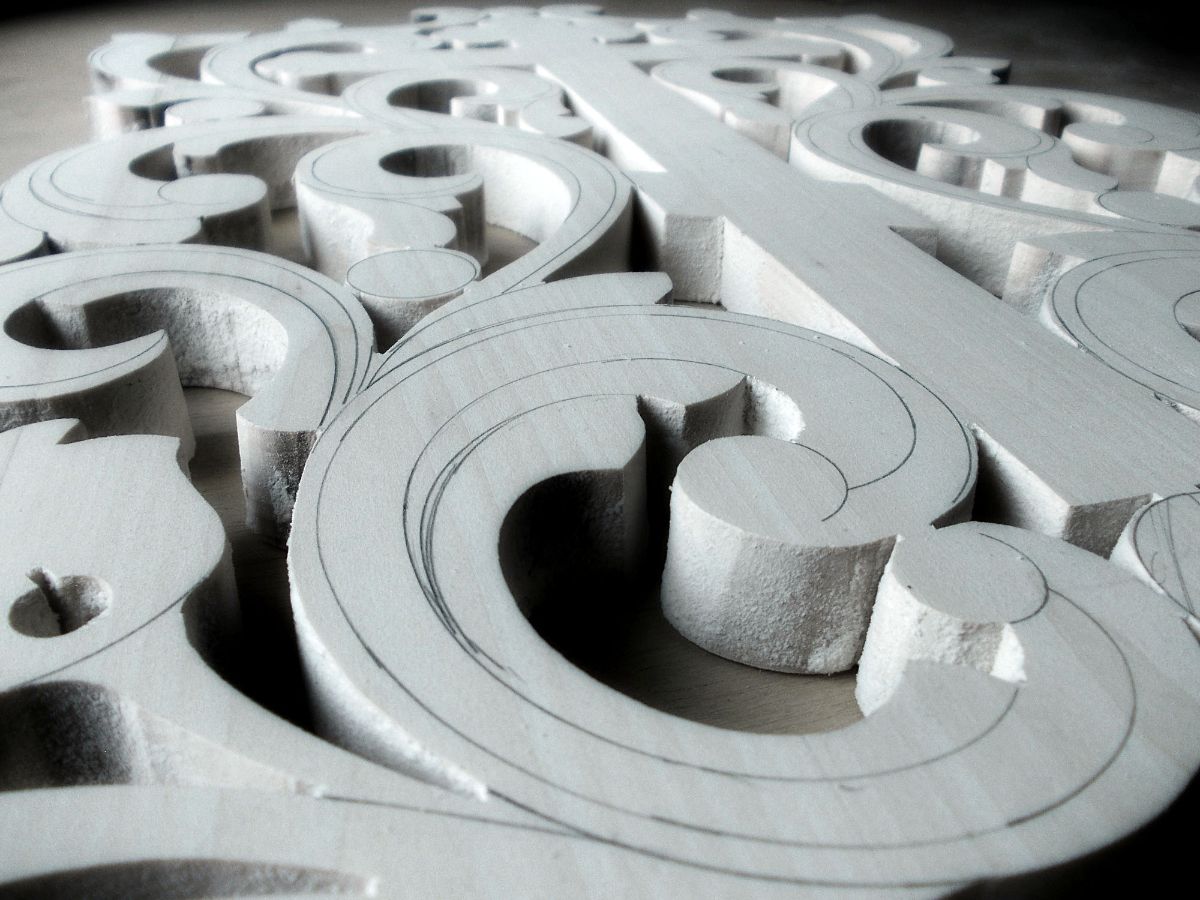

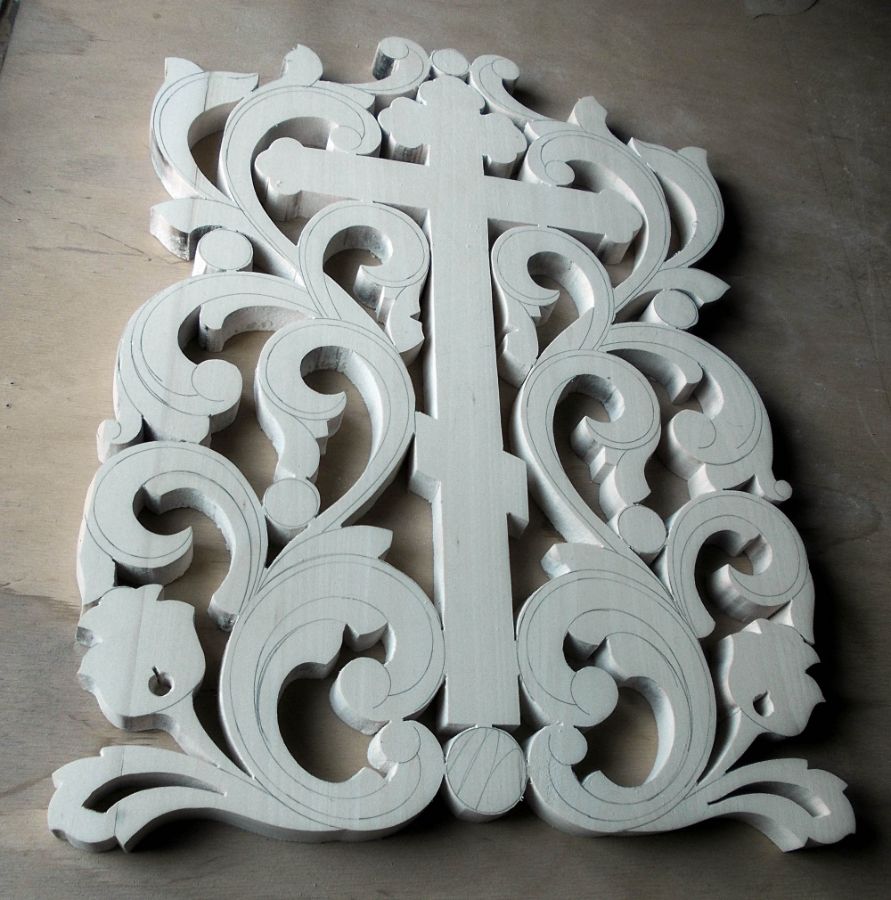

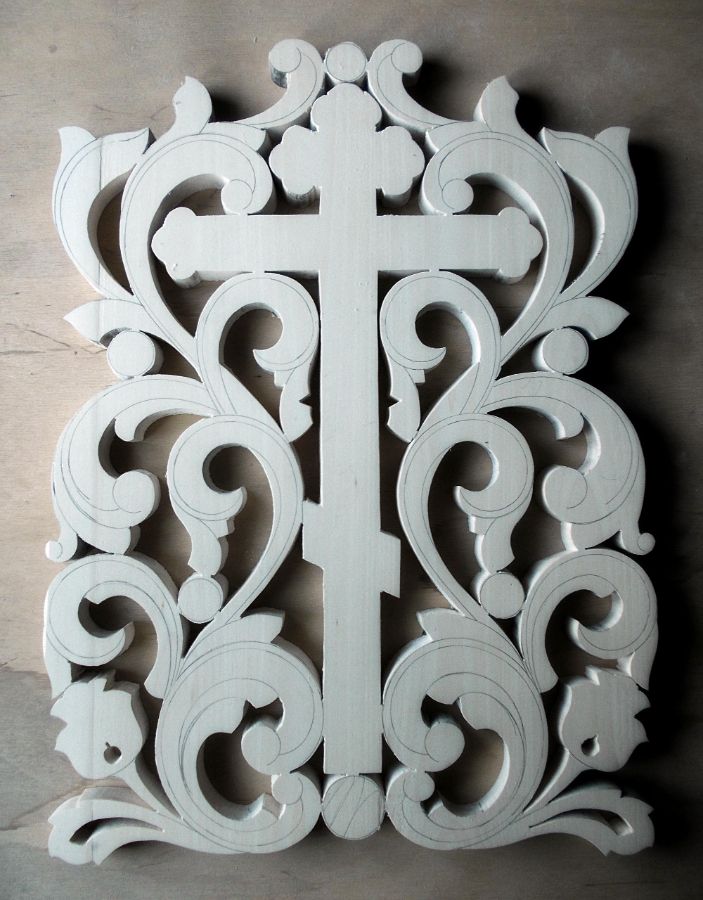

С помощью лекал или "от руки" наносим линии реза, рисунка на заготовку.

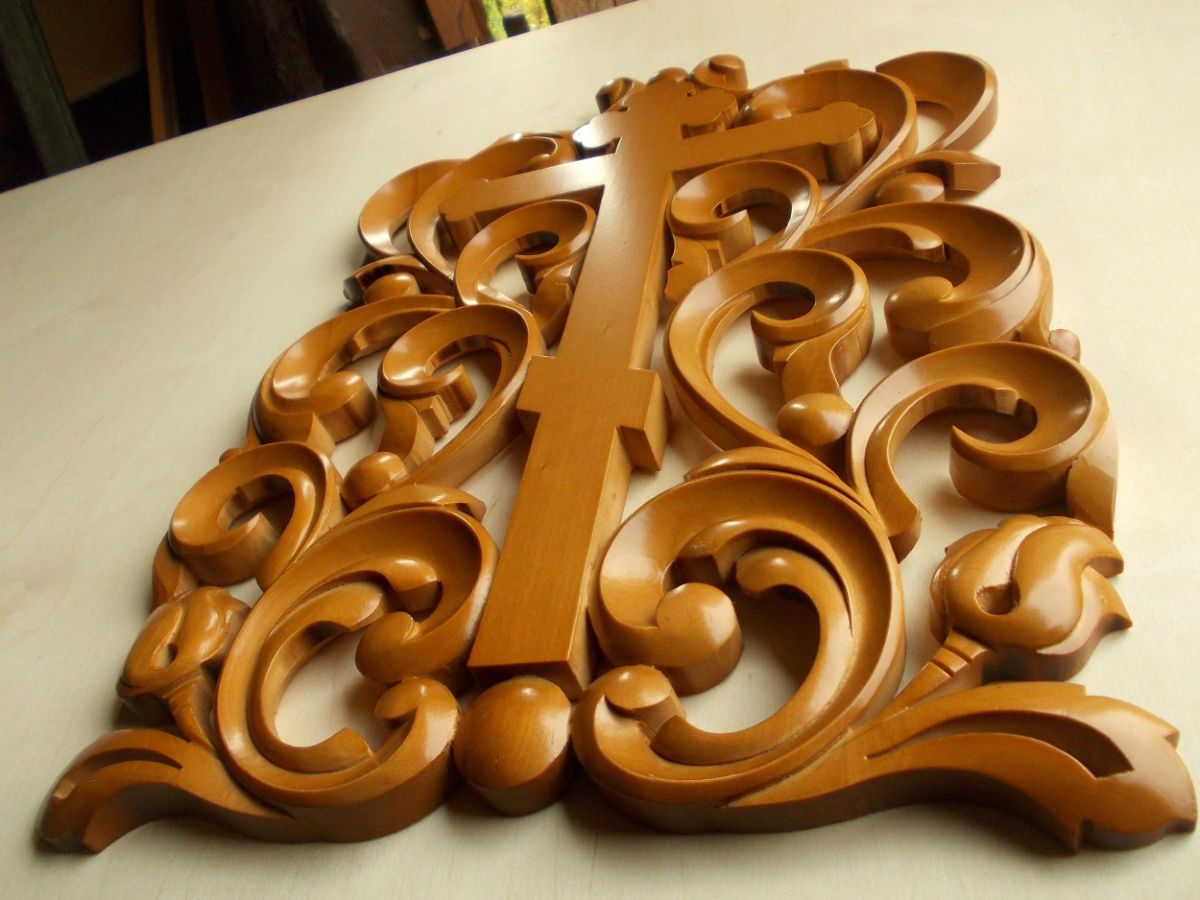

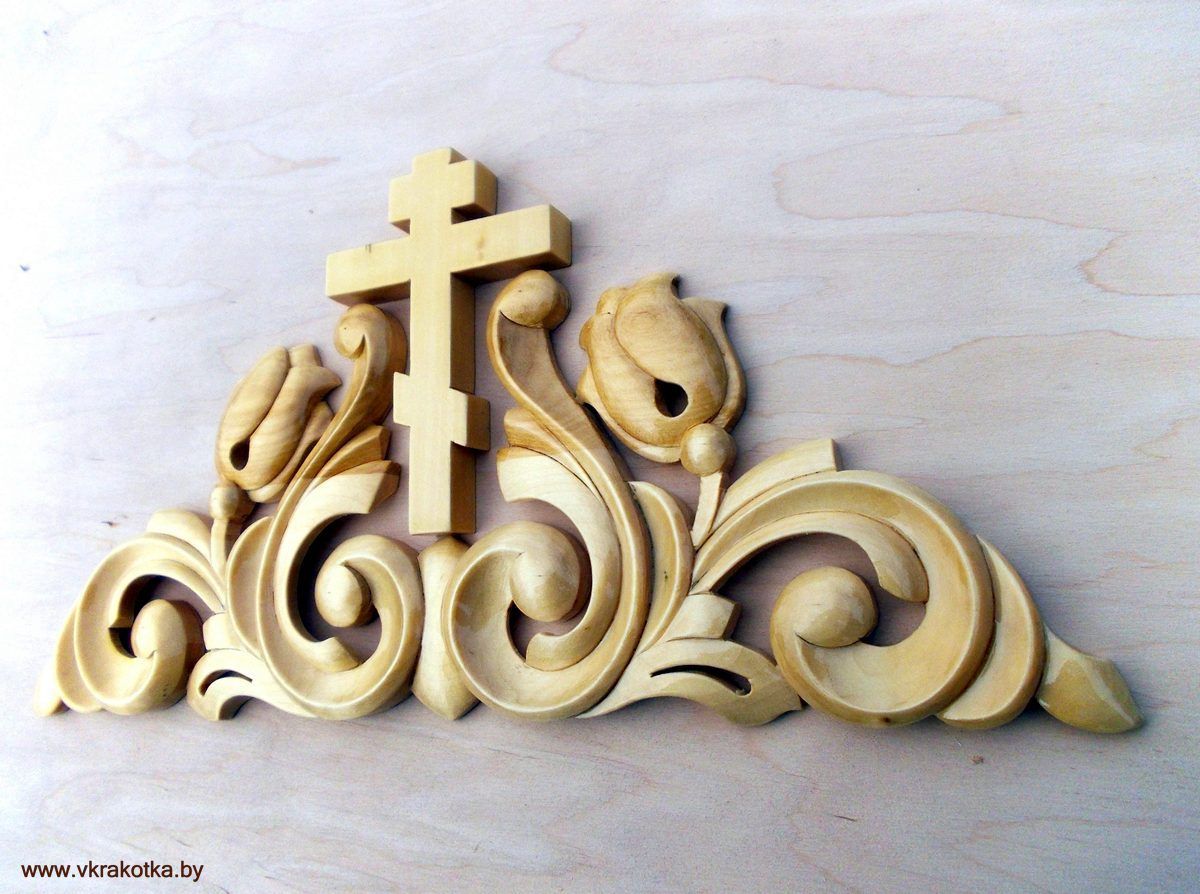

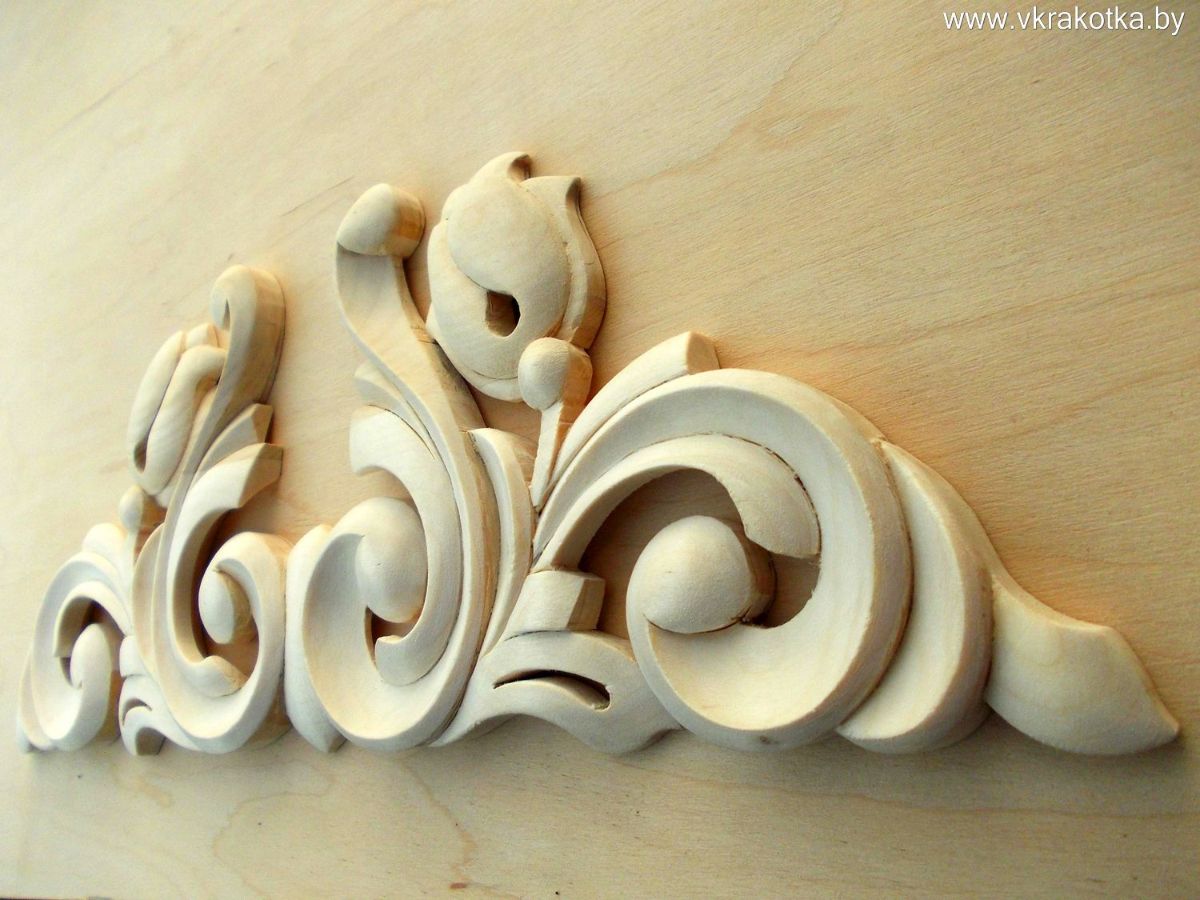

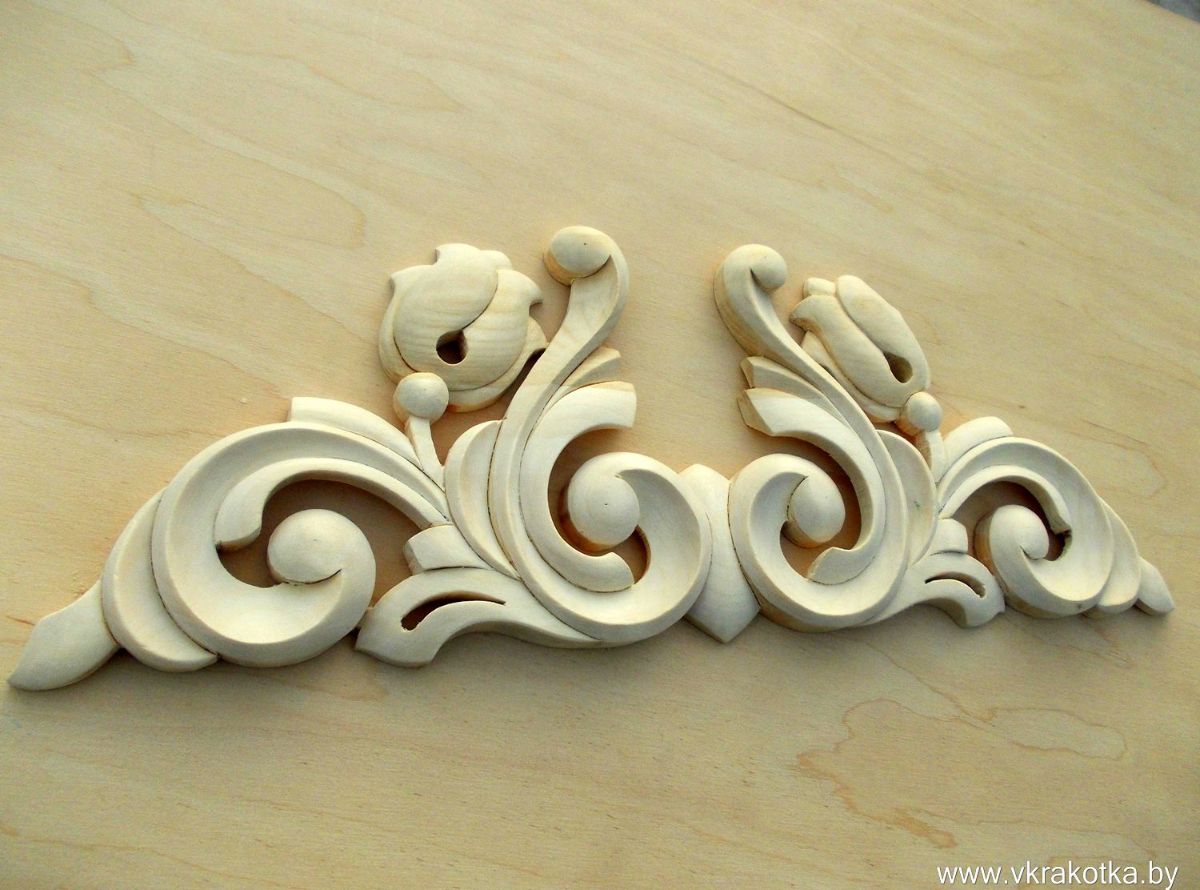

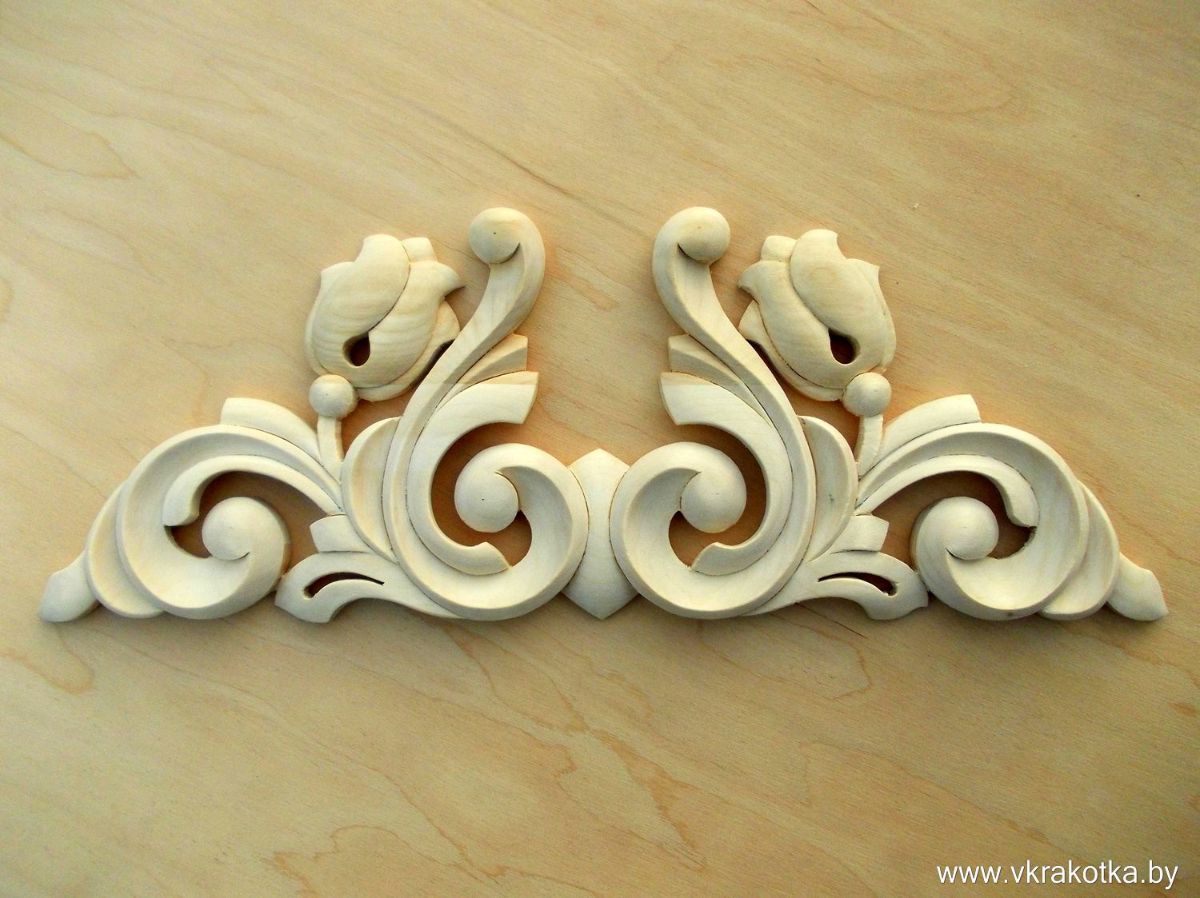

После работы с резцами, шлифования, тонирования и покраски получается вот такой деревянный резной декор.

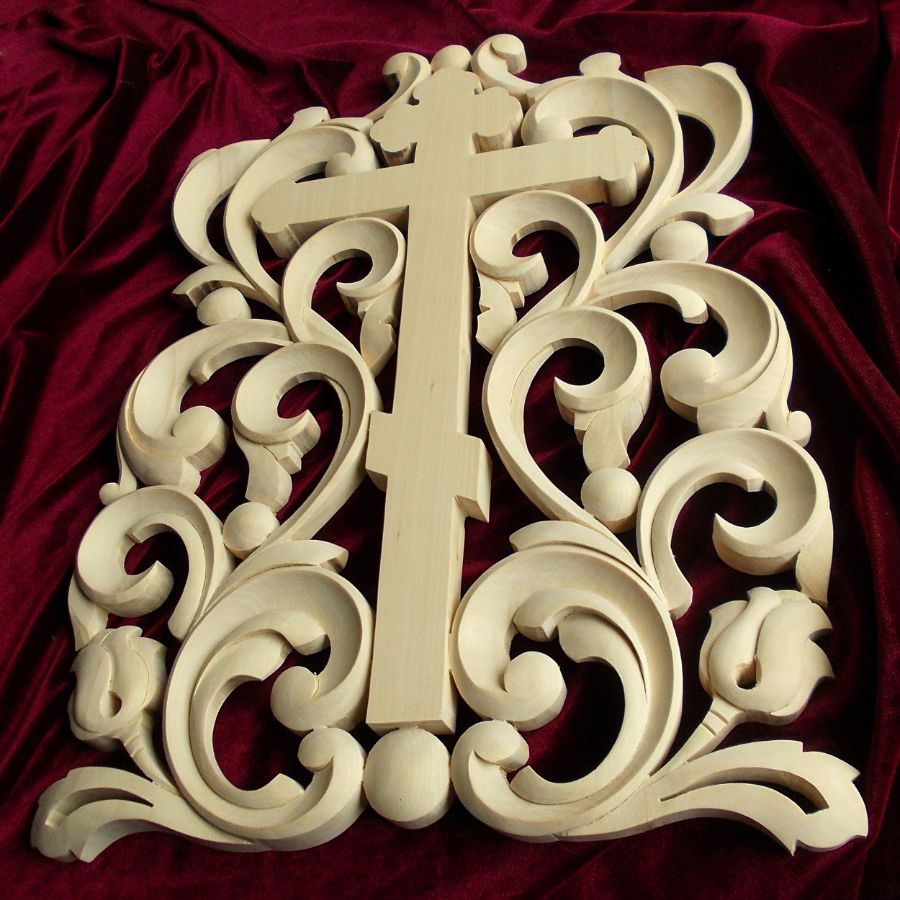

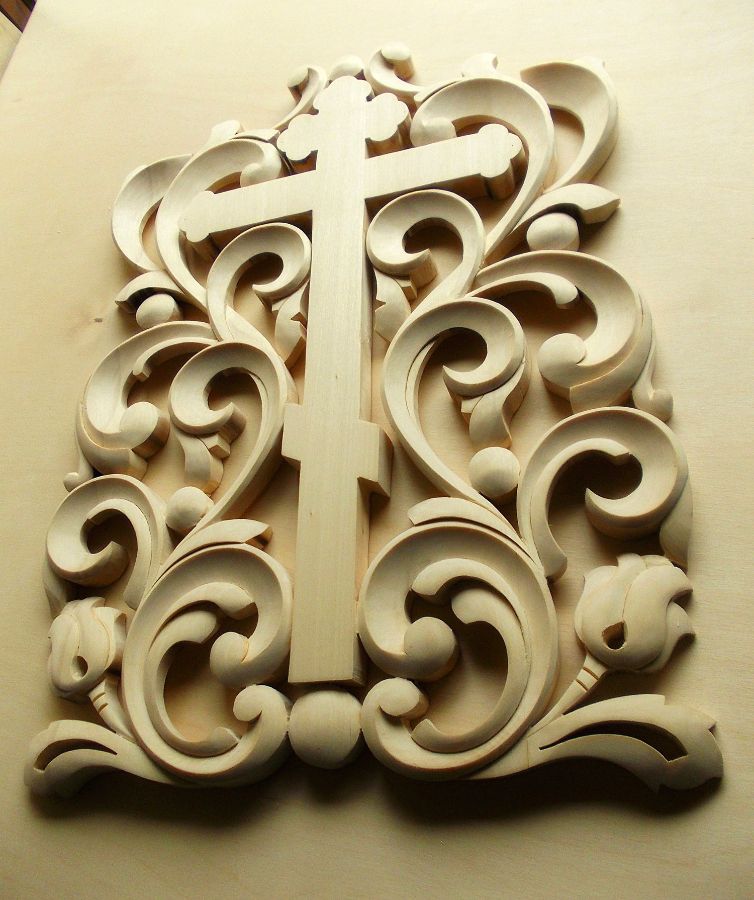

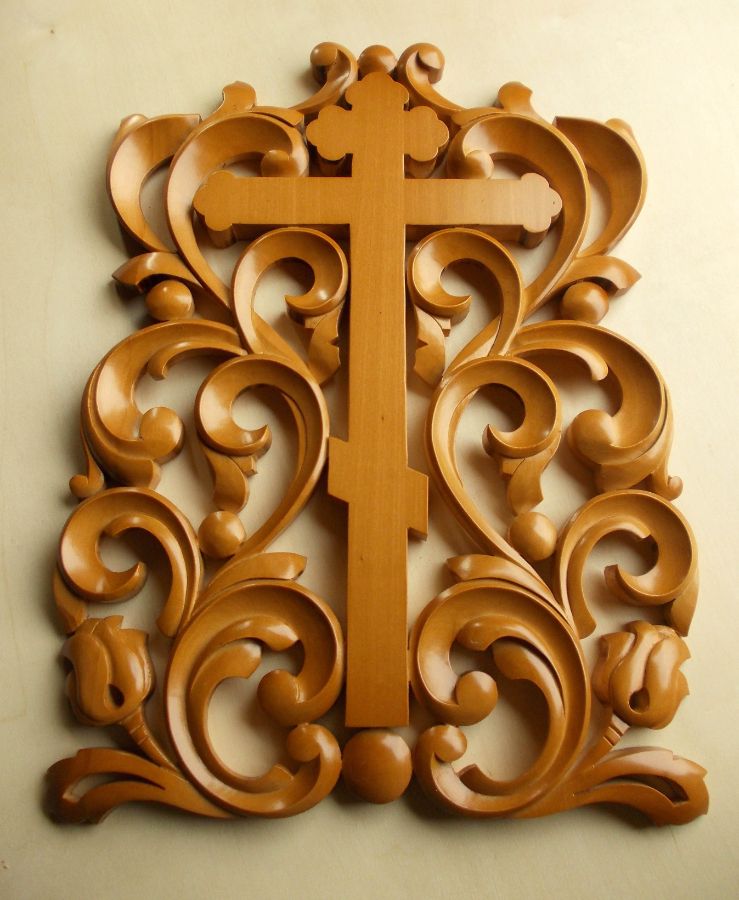

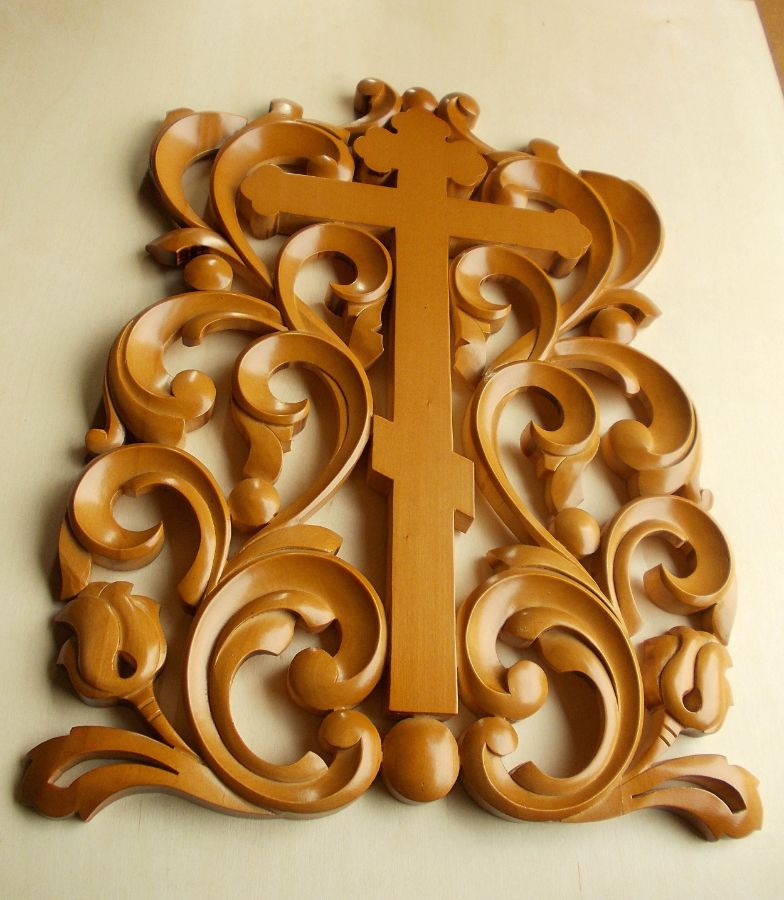

Этот накладной крест с резным узором вырезался для изготовленного нашей мастерской церковного аналоя.

Посмотреть его фото и описание можно в разделе "Аналои".

При копировании изображений и перепечатки статьи ссылка на сайт обязательна !

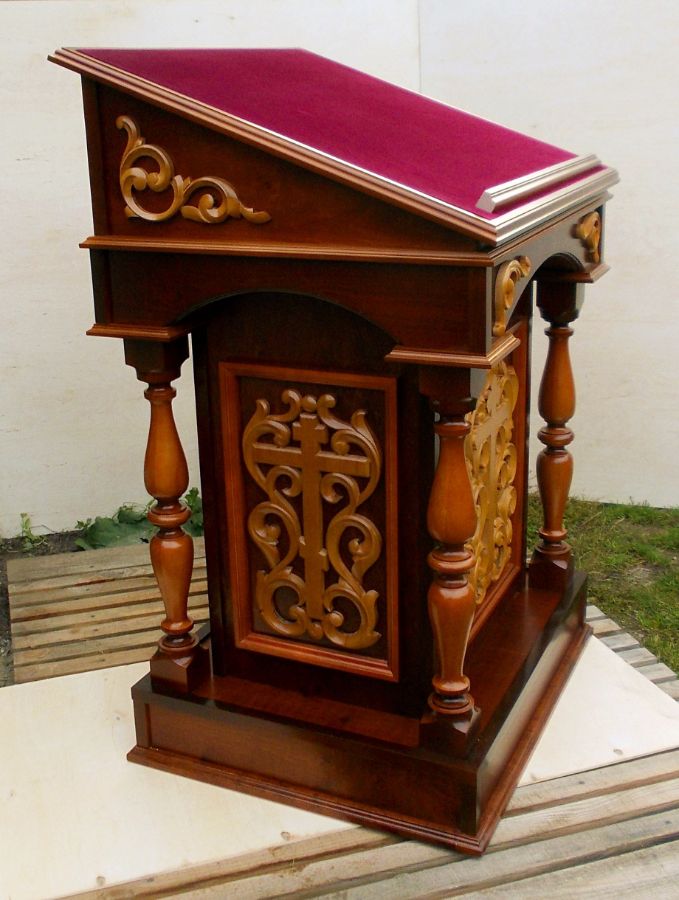

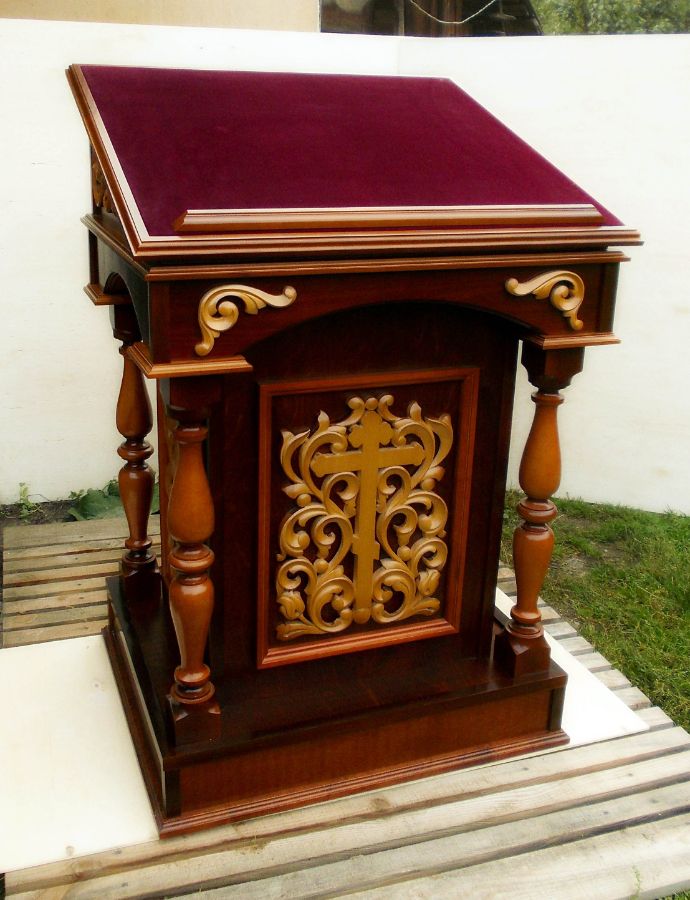

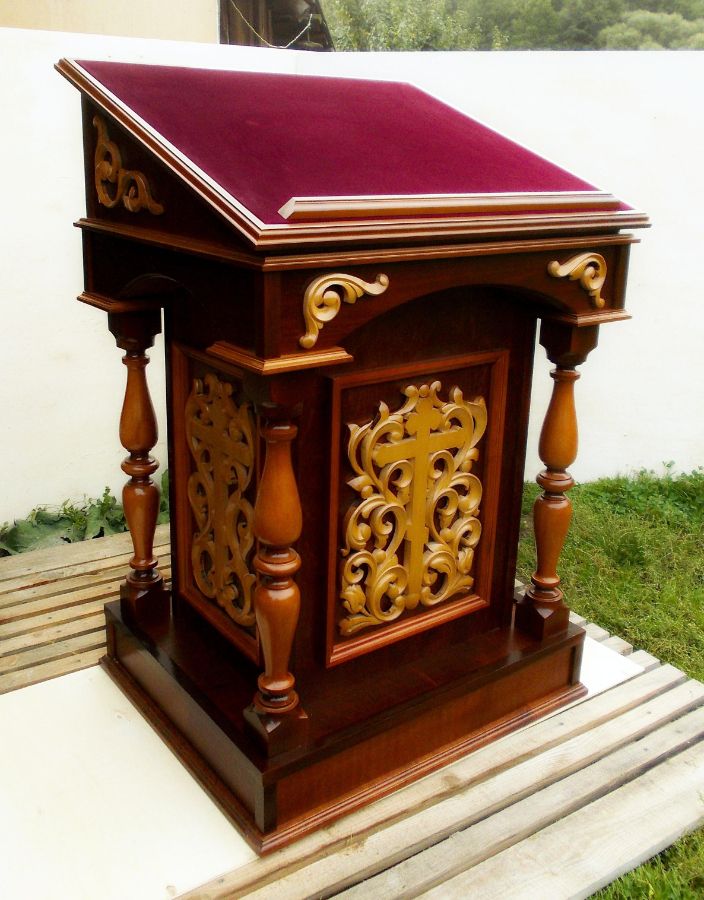

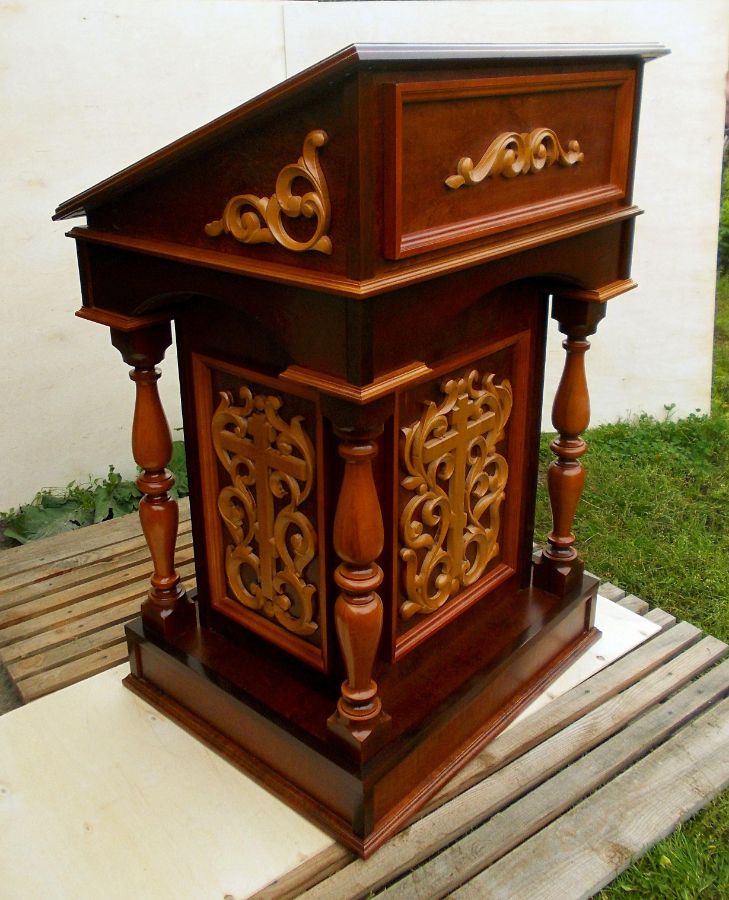

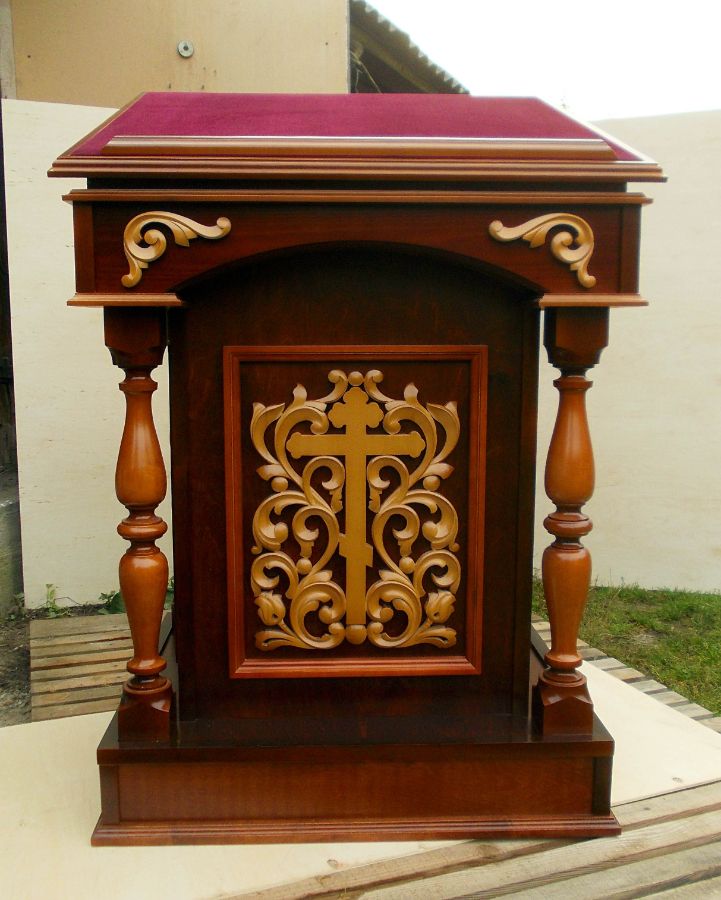

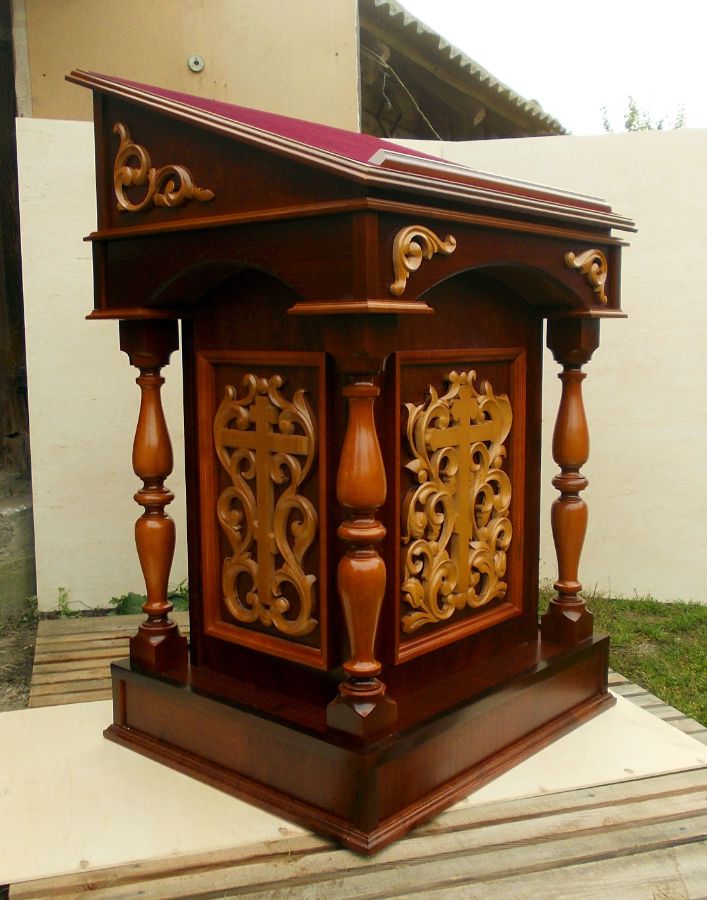

Резьба по дереву для лицевой части церковного аналоя.
Пошаговое изготовление.

Перенесение рисунка, эскиза на доску.
Перенести узор на заготовку можно через копирку или с помощью вырезанного шаблона.
При втором способе - однажды изготовленный шаблон и вырезанный, например, из плотного картона, можно использовать много раз, если надо сделать много одинаковых изделий.

Далее в заготовке насверливаются отверстия диаметром равные ширине пилки для лобзика и удаляются ненужные части орнамента.

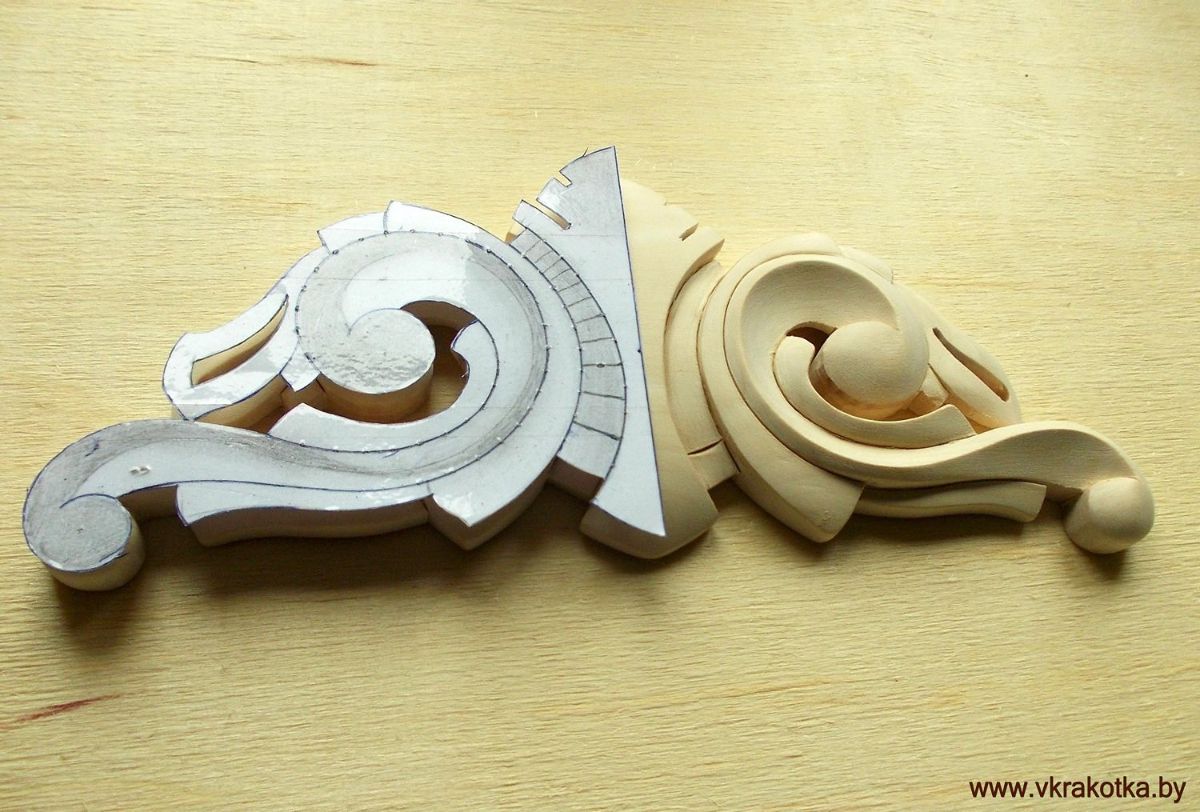

Готовый прорезной узор обрабатывается резцами и стамесками различной формы.
На конечном этапе резьба по дереву шлифуется мелкозернистой шкуркой перед покраской или покрытием маслом, воском, морилкой.

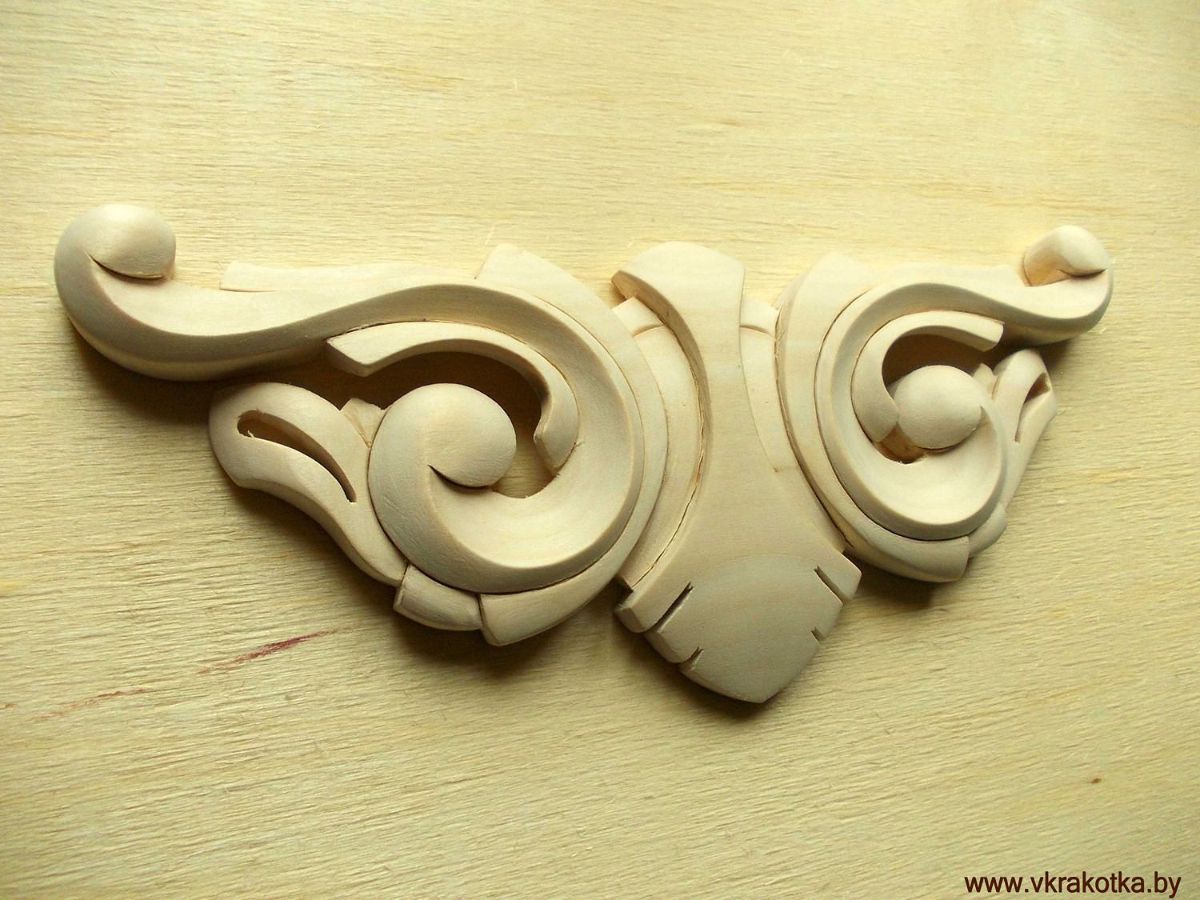

Выполнение эскиза резного узора

Перенос рисунка на липовую дощечку и вырезание контура лобзиком

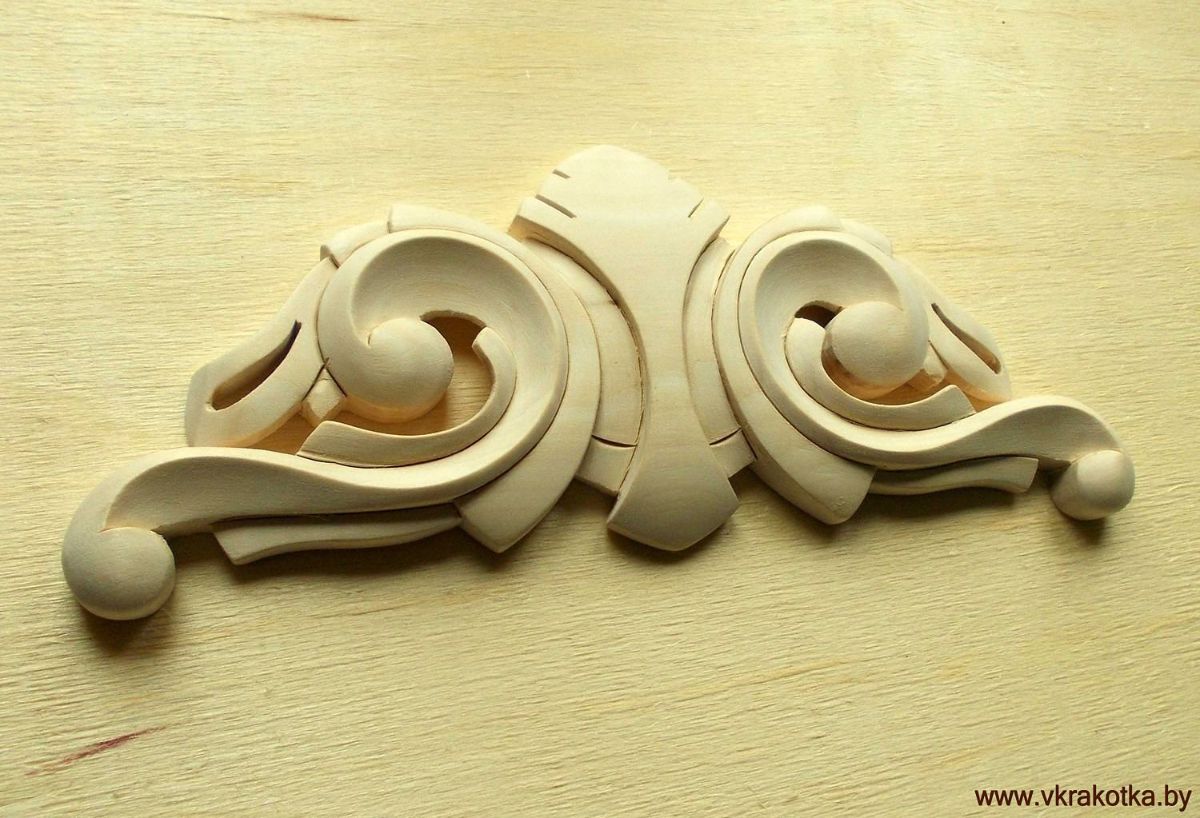

Готовая работа... Потом шлифовка, тонировка, покраска...
